Sistemi di aggraffatura
Ad arricchire la gamma delle attrezzature prodotte da IMB figurano anche sistemi di aggraffatura ad azionamento manuale, a batteria oppure oleodinamico. Le matrici disponibili sono sia di tipo esagonale piuttosto che semicircolare o a “V”. Le attrezzature sono idonee all’aggraffatura di capicorda e connettori standard, piuttosto che bimetallici, in alluminio o per media tensione su cavi in rame allumino o acciaio di sezioni da 10 a 630mmq. Grazie alla vasta proposta di attrezzature IMB Multifor permette una aggraffatura di qualità di terminali, giunzioni e derivazioni di qualsiasi tipo. Contatta lo staff IMB per ulteriori informazioni o personalizzazioni.

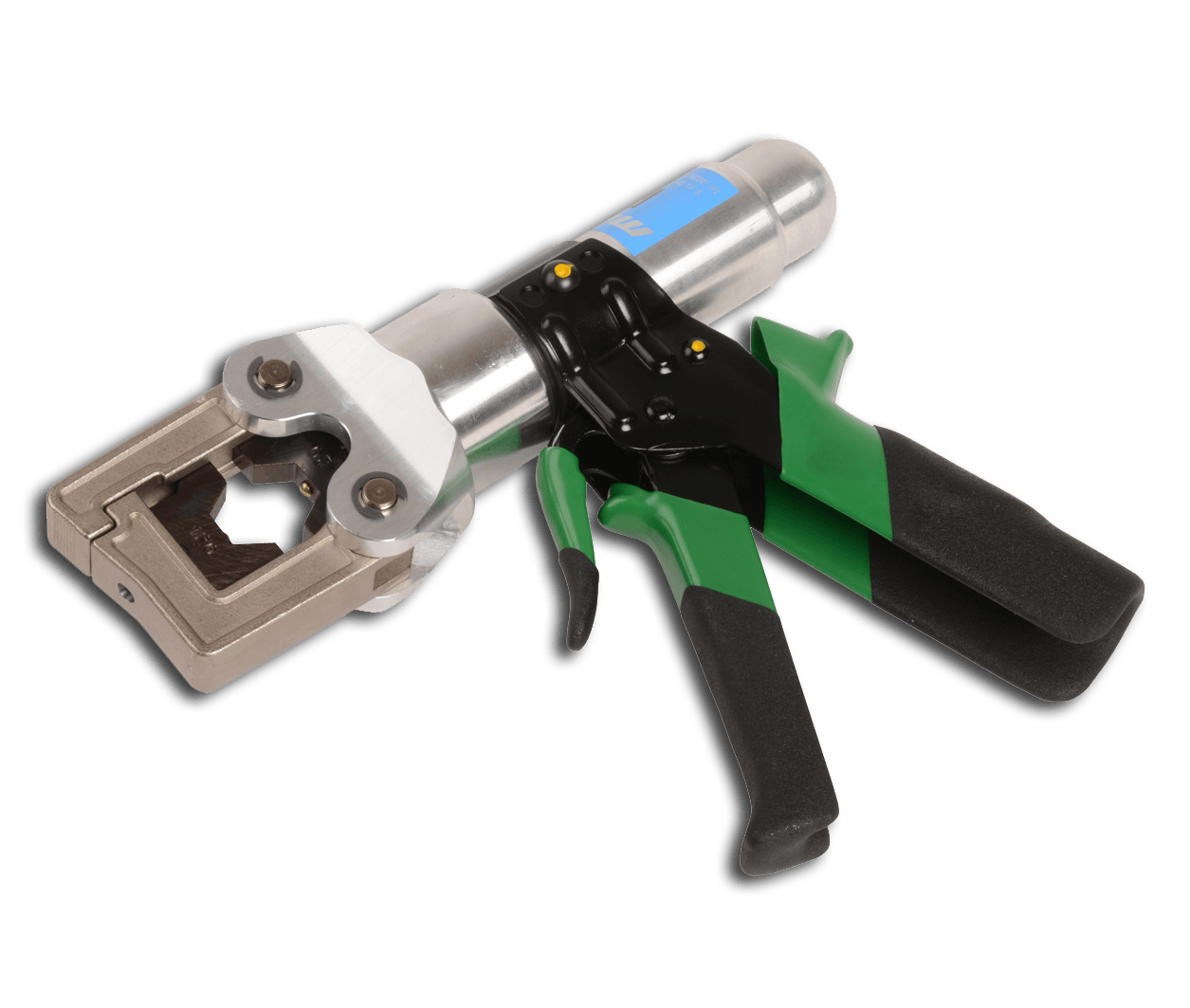

9028 - Aggraffatore manuale
I sistemi di aggraffatura, in particolare l’aggraffatore manuale, possono essere azionati con una sola mano. La potenza, la capacità e la leggerezza ne fanno un utensile adatto a tutti i tipi di aggraffatura per conduttori in rame. Questo sistema di aggraffatura è fornito completo di cassetta porta attrezzo e porta matrici.
| Caratteristiche | |
|---|---|
| Potenza | 35 kN |
| Capacità | fino a 120 mm2 |
| Corsa del pistone | regolabile da 5÷8 mm |
| Sistema idraulico | a due velocità |
| Valvola | automatica di max. pressione udibile con un “click” |
| Ritorno del pistone | per mezzo della leva di scarico |
| Peso | 1,5 Kg |
| Testa | con rotazione a 360° ad apertura e chiusura rapida |
| Matrici | intercambiabili |

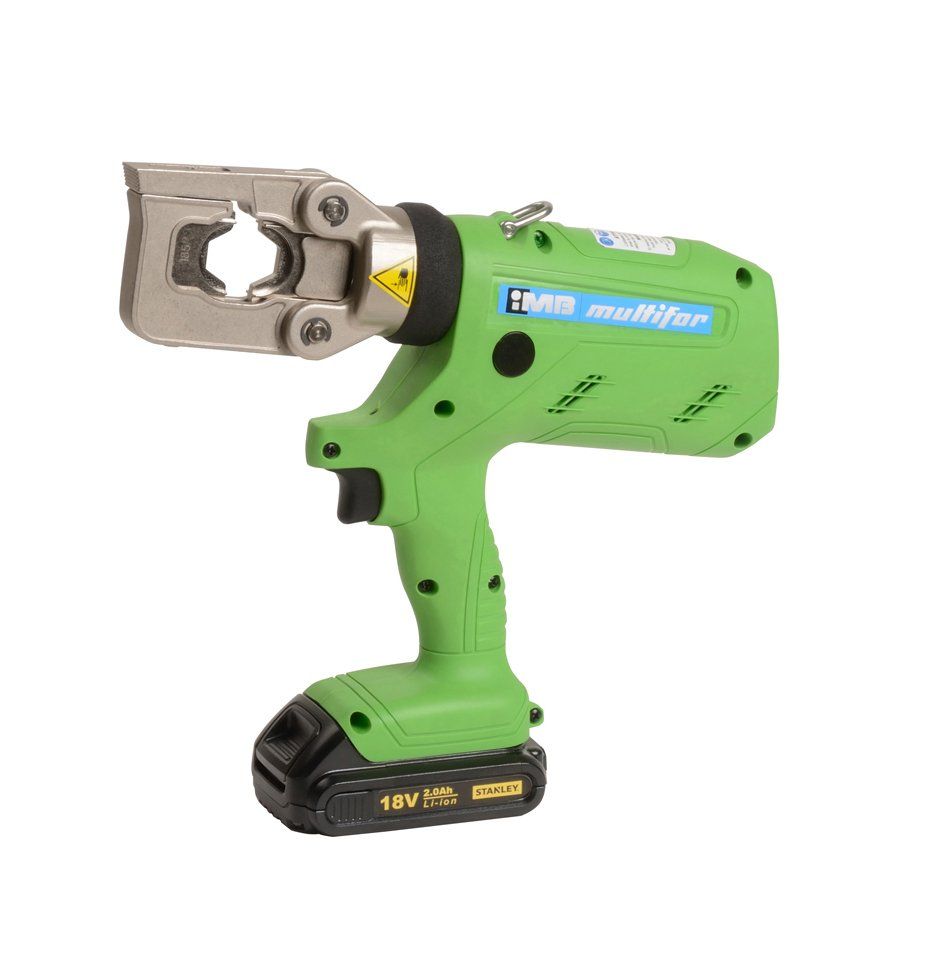

9038 - Aggraffatore a batteria
Anche questi sistemi di aggraffatura possono essere azionati con una sola mano. Leggero e maneggevole, in virtù della loro motorizzazione, dispongono della forza necessaria per aggraffare cavi di sezione fino a 240mm², il che li rendono rende adatto a tutti i tipi di aggraffatura.
L’aggraffatore a batteria, inoltre, dispone inoltre di una valvola di massima con ritorno automatico ad aggraffatura completata, oltre che di una valvola per il ritorno manuale. Su richiesta sono disponibili matrici per aggraffatura a “V”, a punzone, semicircolare e circolare.
Fornito completo di valigia, 1 batteria da 18V-2Ah e caricabatteria
| Caratteristiche | |
|---|---|
| Dimensioni | 285x60x270 mm |
| Peso | 3,15 kg con batteria |
| Forza sviluppata | 55kN |
| Corsa del pistone | 13 mm |
| Tempo di aggraffatura | 3÷5 s |
| Autonomia | 220 aggraffature (su sez. 185 mm²) |
| Sezione max cavo | 240 mm² |
| Testa | con rotazione a 340° ad apertura e chiusura rapida |
| Matrici | intercambiabili |

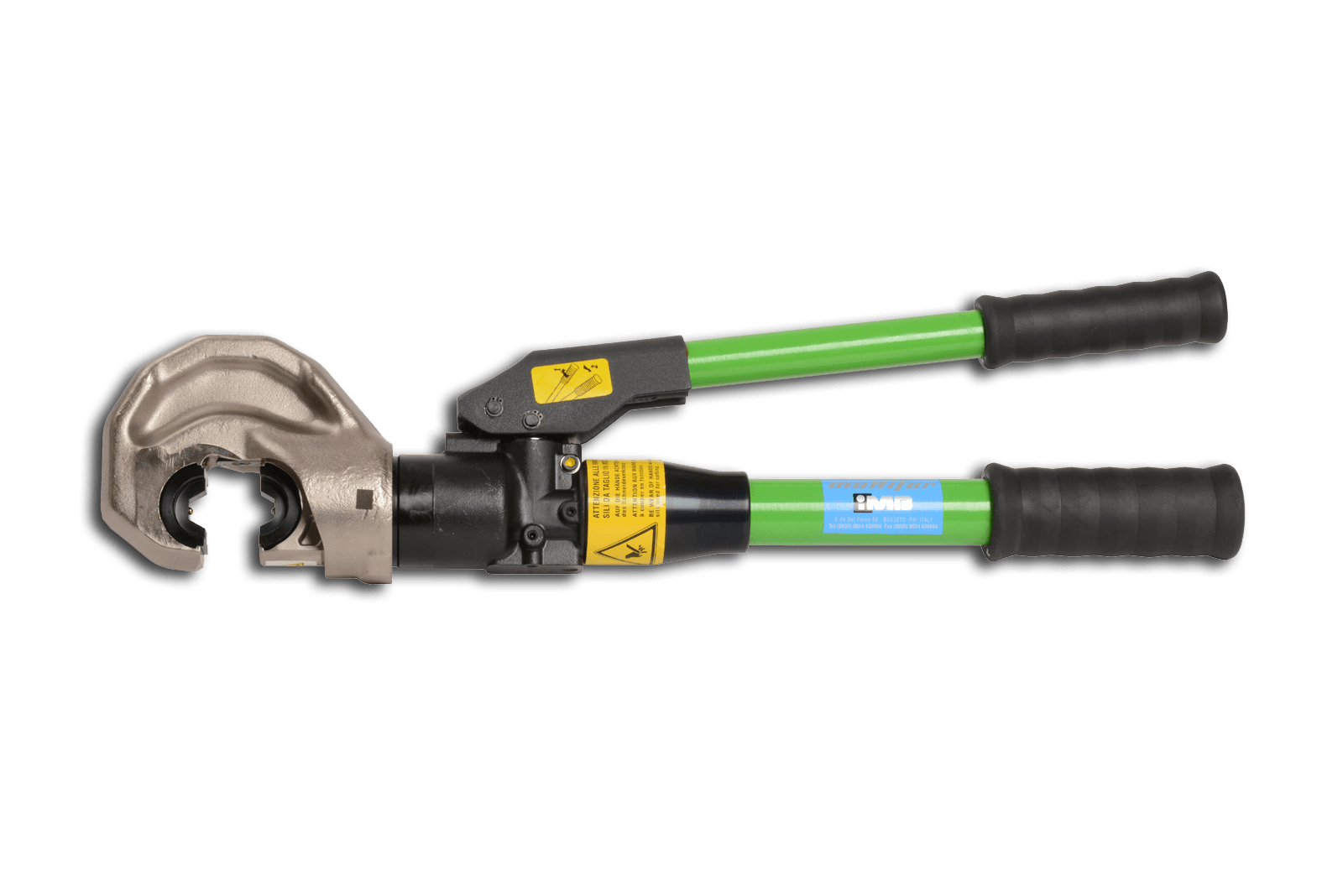

9026 - Pressa a “C” oleodinamica manuale 130 kN
Testa a “C” oleodinamica ad azionamento manuale con manici isolati e testa girevole di 180° idonea per l’aggraffatura di:
- capicorda e connettori non isolati sez. 10-300 mm2;
- capicorda di potenza preisolati sez. 10÷120 mm2;
- connettori a “C” sez. 16÷185 mm2.
| Caratteristiche | |
|---|---|
| Peso | 5,3 Kg |
| Potenza | 130 Kn |
| Lunghezza | 565 mm |
| Larghezza | 160 mm |
| Spessore | 70 mm |
| Manici | isolati |
| Testa | girevole: 180° |

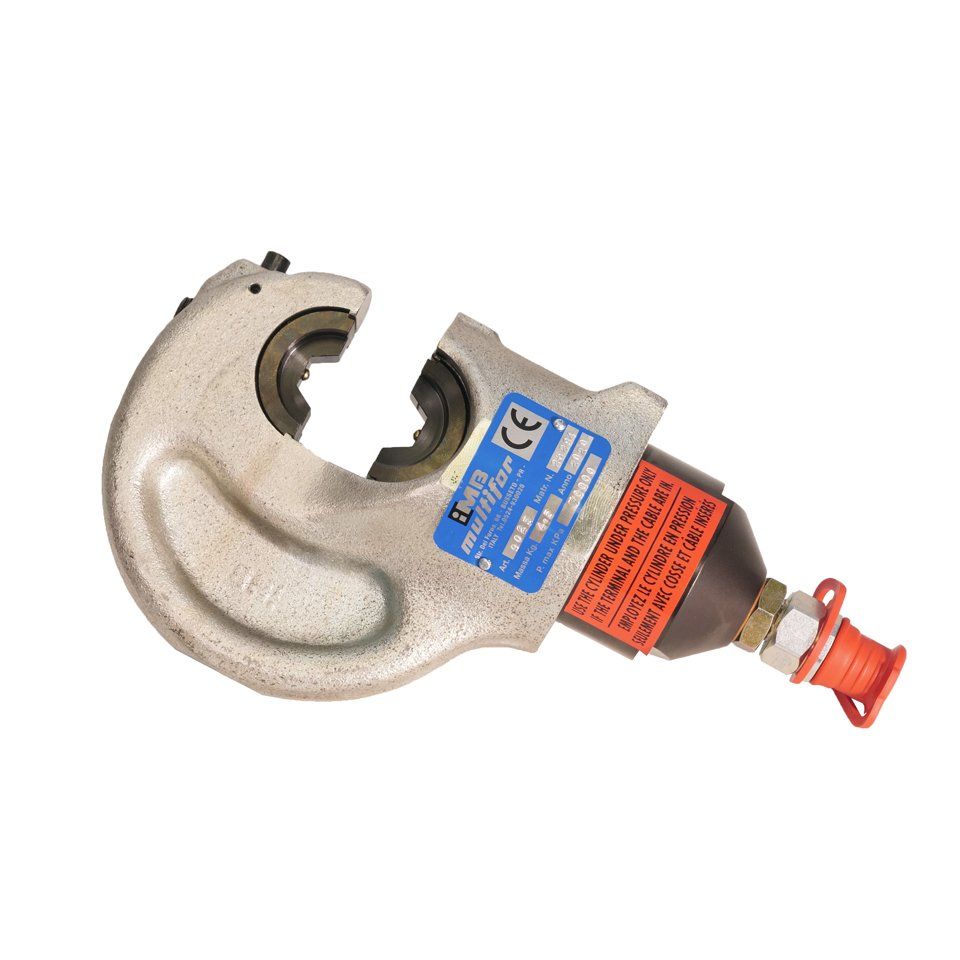

9025 - Testa a “C” oleodinamica
Testa oleodinamica da utilizzare con pompe e centraline MULTIFOR. Particolarmente pratica per la sua apertura frontale, la quale permette un agevole posizionamento del connettore da comprimere. Le caratteristiche costruttive sono le stesse delle altre attrezzature Multifor e quindi della massima affidabilità.
Utilizza matrici per la chiusura di capicorda e connettori non isolati sez. 10-300 mm2 , capicorda di potenza preisolati sez. 10÷120 mm2 , connettori a “C” sez. 10÷185 mm2.
| Caratteristiche | |
|---|---|
| Potenza | 130 kN |
| Pressione massima di lavoro | 700 bar |
| Corsa | 22 mm |
| Capacità olio per tutta la corsa | 0,040 lt |
| Lunghezza | 235 mm |
| Larghezza | 140 mm |
| Spessore | 78 mm |
| Peso | 4,5 Kg |

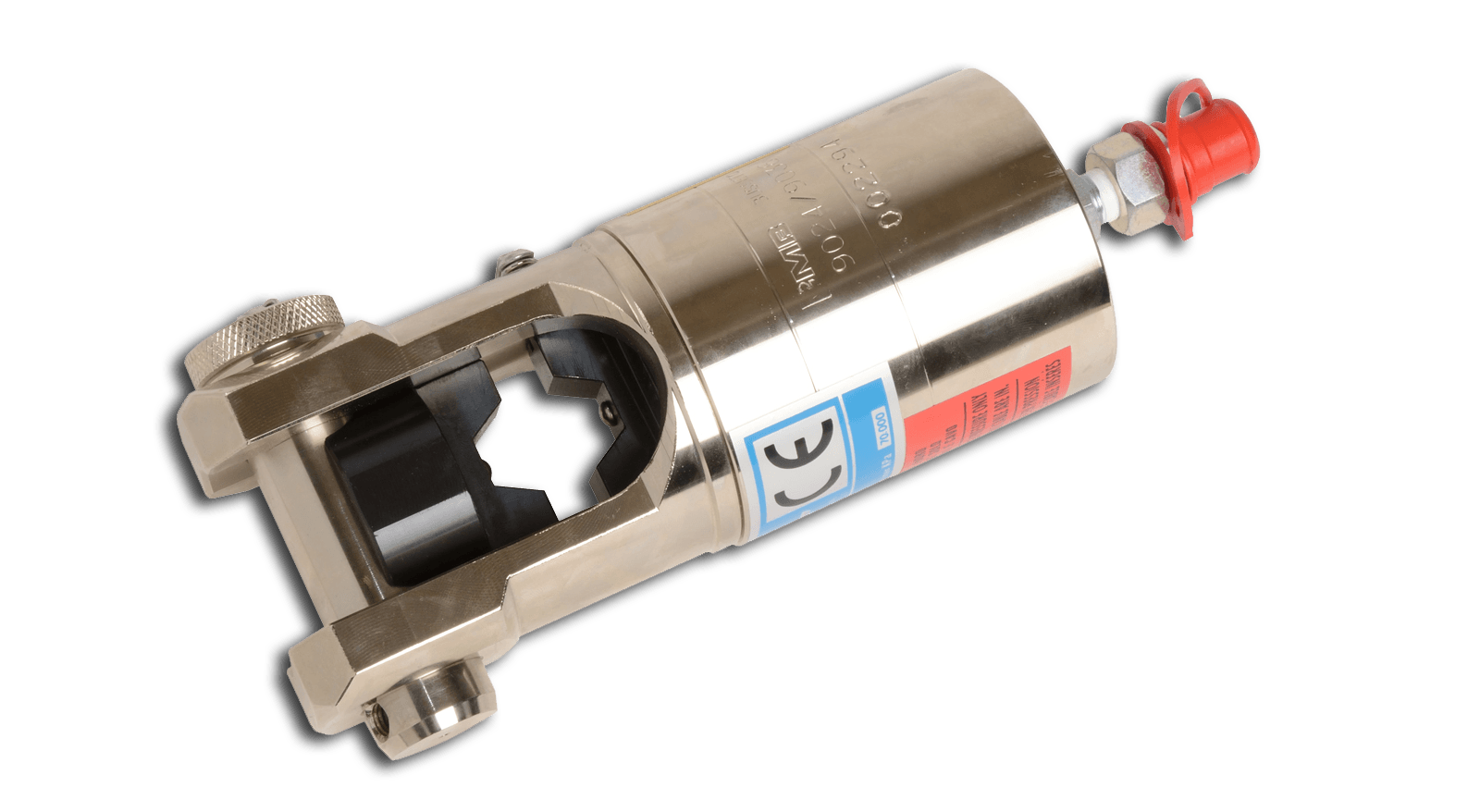

9024 - Testa a “U” per aggraffatura capicorda e connettori
Questa testa oleodinamica a semplice effetto è adatta all'aggraffatura di terminali su cavi di sezione da 10 a 400 mm2.
Attrezzo molto pratico all'uso in quanto realizzato in dimensioni ridotte grazie alle caratteristiche di resistenza dell’acciaio con cui è costruito.
Viene utilizzata con pompe e centraline MULTIFOR e permette, con l’ausilio di apposite matrici per capicorda e connettori a “C”, sia l’aggraffatura dei terminali che le giunzioni e le derivazioni.
| Caratteristiche | |
|---|---|
| Potenza | 200 kN |
| Pressione massima di lavoro | 700 bar |
| Corsa | 23 mm |
| Capacità olio per tutta la corsa | 0,080 lt |
| Lunghezza | 250 mm |
| Larghezza | 90 mm |
| Peso | 5,6 Kg |

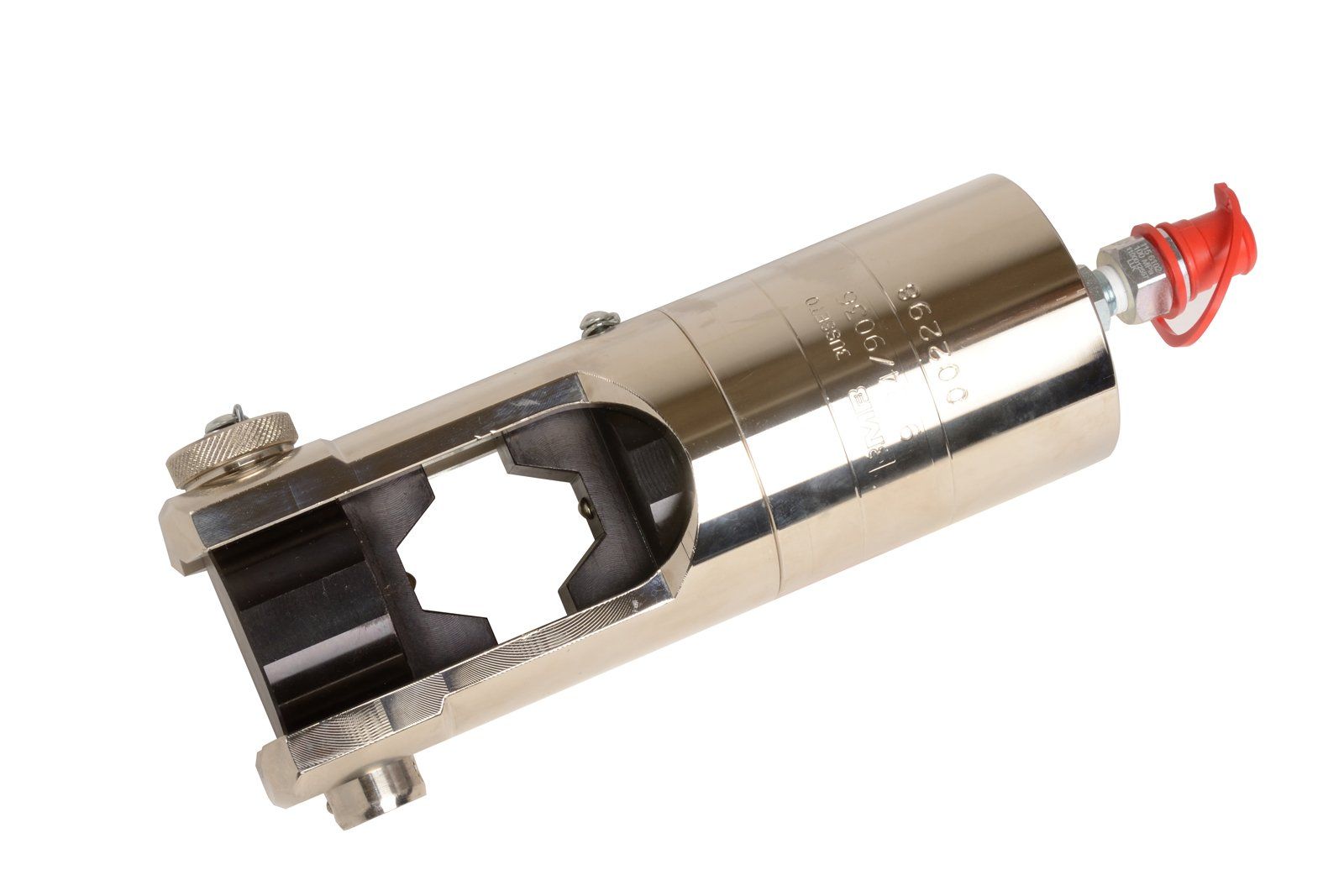

9036 - Testa a “U” per aggraffatura capicorda e connettori
Questa testa oleodinamica a semplice effetto è adatta all’aggraffatura di terminali su cavi di sezione da 10 a 630 mm2.
Attrezzo molto pratico all’uso in quanto realizzato in dimensioni ridotte grazie alle caratteristiche di resistenza dell’acciaio con cui è costruito. Viene utilizzata con pompe e centraline MULTIFOR e permette, con l’ausilio di apposite matrici per capicorda e connettori a “C”, sia l’aggraffatura dei terminali che le giunzioni e le derivazioni.
| Caratteristiche | |
|---|---|
| Potenza | 200 kN |
| Pressione massima di lavoro | 700 bar |
| Corsa | 30 mm |
| Capacità olio per tutta la corsa | 0,100 lt |
| Lunghezza | 290 mm |
| Larghezza | 90 mm |
| Peso | 5,9 Kg |

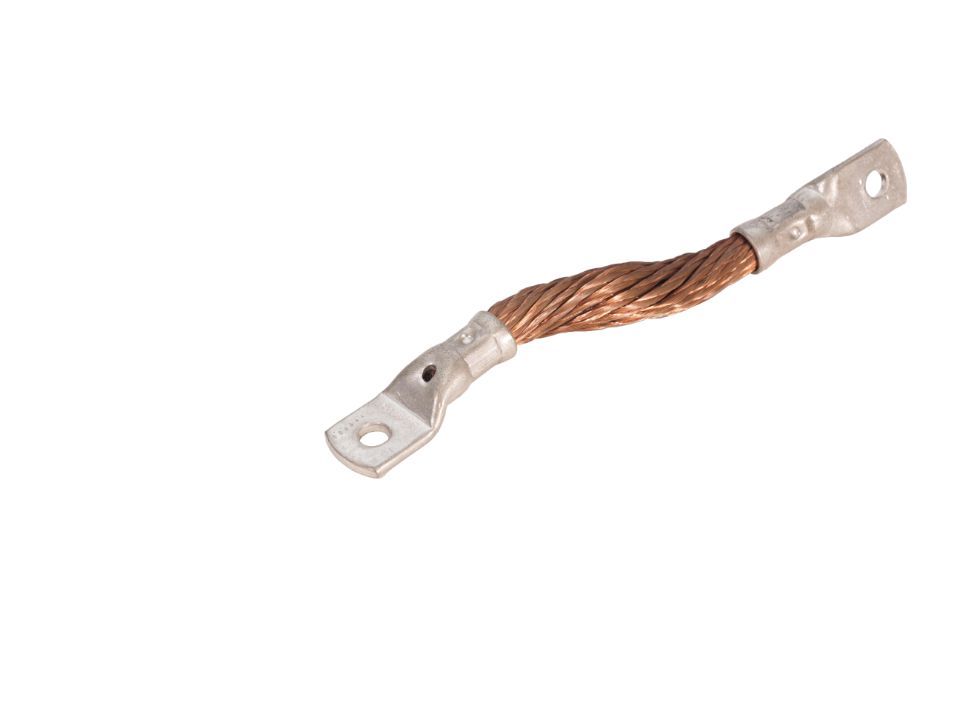

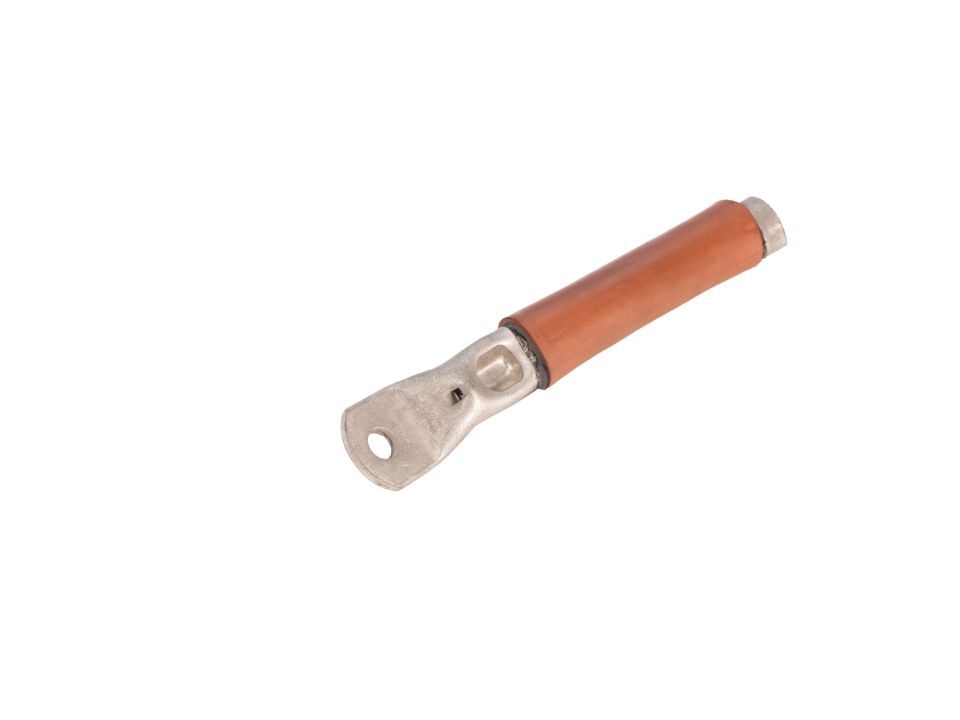

Applicazioni
Scarica il catalogo completo per i sistemi di aggraffatura
Compila il modulo di contatto per informazioni sui sistemi di aggraffatura per conduttori in rame
