FORATRICE OLEODINAMICA SBRACCIO 500

Foratrice oleodinamica per armadi

10050L -  Foratrice oleodinamica per pannelli e armadi elettrici sbraccio 500 mm

La foratrice 10050L dispone di caratteristiche e prestazioni intermedie tra la piccola 10040L e la grande 10090L. Per ottimizzare i tempi di lavoro, un regolatore di corsa in salita consente di ridurre al minimo l’apertura tra punzone e matrice.

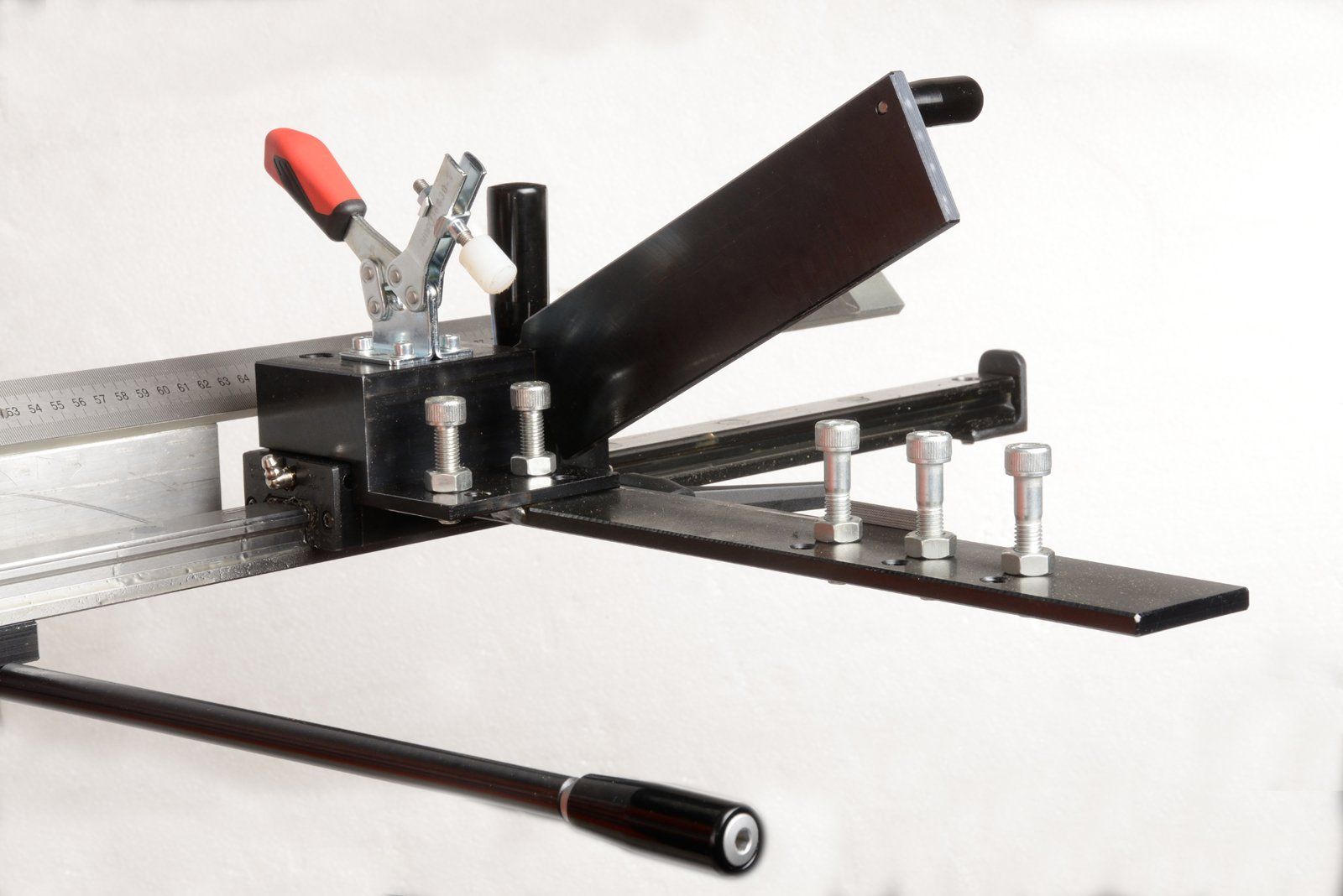

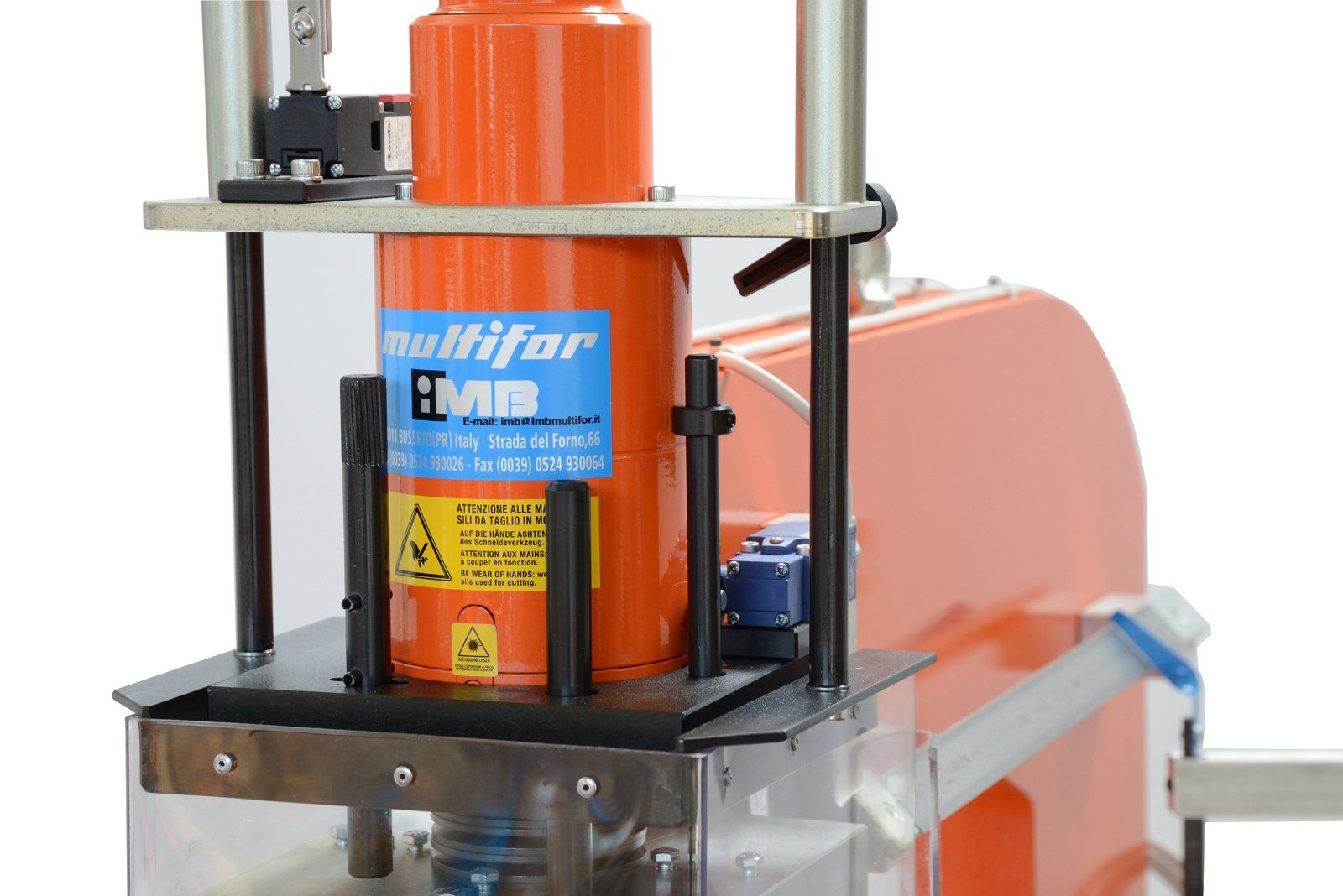

La foratrice 10050L viene fornita completa di carter di protezione con micro di sicurezza e micro elettrico di fine corsa e non necessita di preforo. Questa foratrice, infatti, opera con un apposito sistema di assi X-Y scorrevoli su guide prismatiche e manicotti a ricircolo di sfere con supporti lamiera completi di bloccaggi e supporto supplementare.

  • foratrice 10050L / 10050LV

    Titolo diapositiva

    Scrivi qui la tua didascalia
    Pulsante

Accessori in dotazione

  •  N. 1 valvola di posizionamento (cod. 9162);
  • N. 1 portapunzone (cod. 10101L) per punzoni tondi fino al Ø mm 40,5 max;

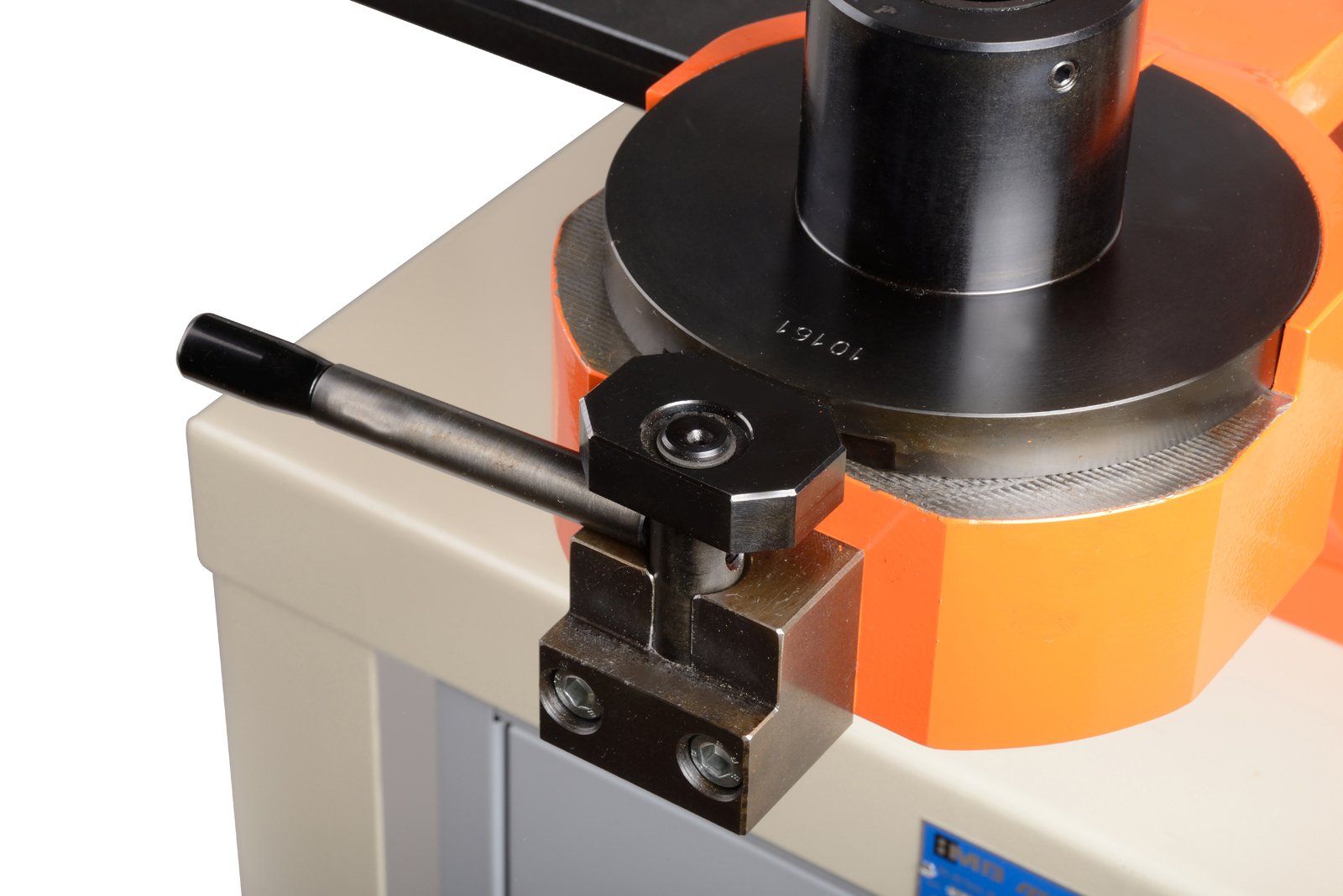

  • N. 1 flangia portamatrice (cod. 10161) per matrici tonde fino al Ø mm 40,5 max, per matrici quadre n mm 26 e matrici rettangolari o speciali con dimensioni max inscritte all’interno di un Ø mm 37;
  • N. 2 serie di estrattori (cod. 10141 - 10142) per l’estrazione del punzone dalla lamiera;
  • N. 1 ghiera bloccaggio portapunzoni (cod. 10171).

Caratteristiche

Sbraccio max 500 mm
Potenza 85 kN
Pressione di lavoro 700 bar
Foro tondo realizzabile Ø 130 mm
Foro quadro max realizzabile 92x92 mm
Foro rettangolare max realizzabile inscritto nel Ø 130 mm
Luce tra i punzoni 55 mm
Lunghezza 1.150 mm
Larghezza con riga riferimento 2.120 mm
Altezza 980 mm
Peso 331 Kg
Cap. olio per fare tutta la corsa 0,08 lt
Corsa 65 mm
Flange portamatrici: 10161, 10162, 10163, 10164, 10165
