Punzonatori per canale portacavi

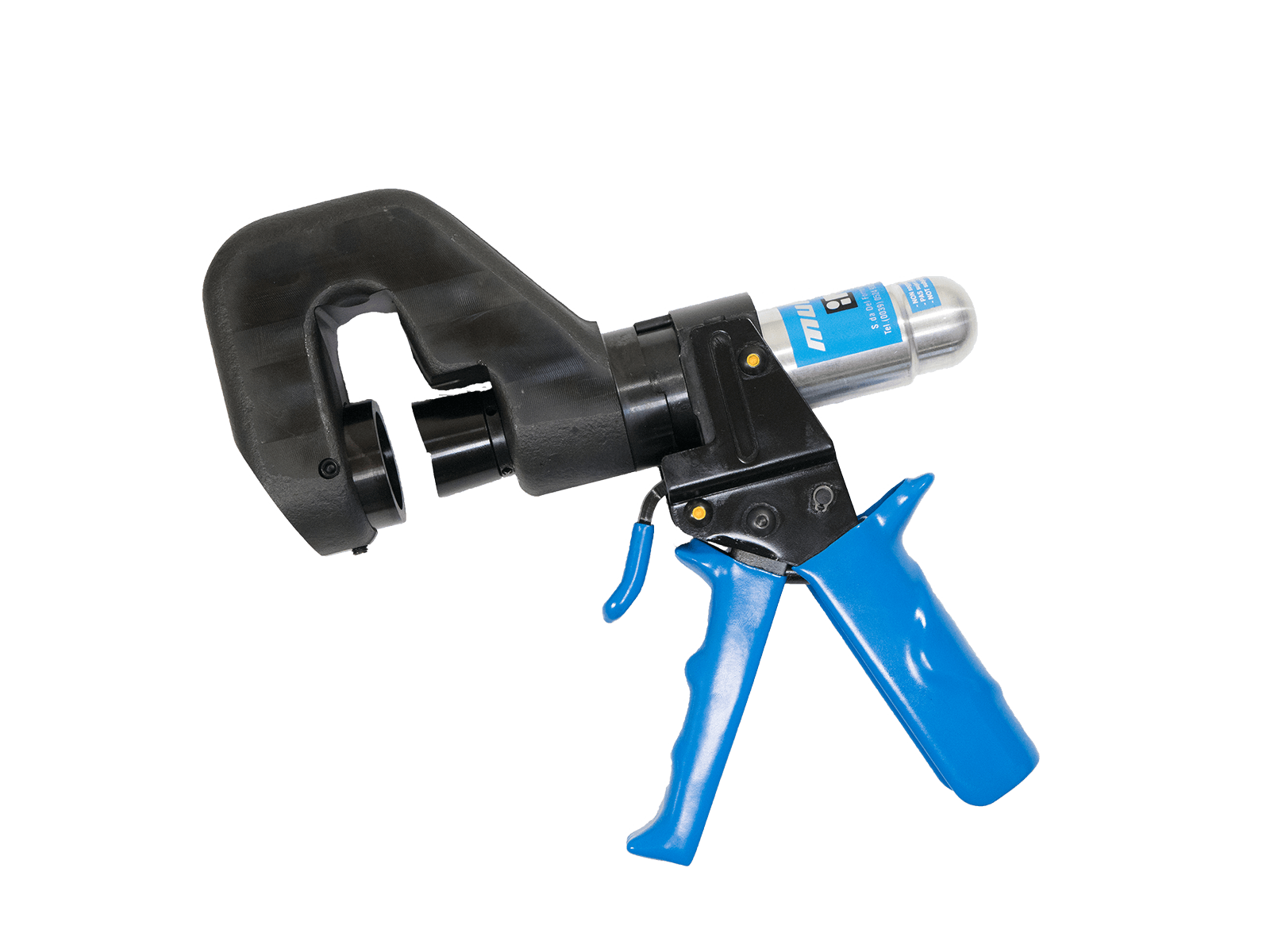

7001 - Punzonatore canali manuale
Attrezzo affidabile e pratico per forare canali portacavi in acciaio e materiali plastici, senza l’ausilio del preforo. È costituito da una pompa oleodinamica manuale con cilindro incorporato. Leggero e maneggevole. Studiato appositamente per forare i bordi dei canali portacavi dello spessore max di mm 1,2 e diam. max di mm 41.
È possibile montare un punzone speciale per eseguire i fori all’estremità dei canali per le giunzioni, senza dover tracciare interassi (7040). In caso di ordinazione art. 7040 specificare la marca del canale. Può forare lamiere varie, purché rientrino nella gamma delle caratteristiche di lavoro.
| Caratteristiche | |
|---|---|
| Potenza | 28 kN |
| Corsa | 16 mm |
| Foro max | ø 41 mm |
| Spess. max. acciaio | 1,2 mm |
| Sbraccio interno | 50 mm |
| Sbraccio esterno | 25 mm |
| Peso | 3,8 Kg |
| Testa girevole | 290° |
| Caratteristiche | |
|---|---|
| Potenza | 34 kN |
| Corsa | 16 mm |
| Foro max | ø 41 mm |
| Spess. max. acciaio | 1,2 mm |
| Sbraccio interno | 50 mm |
| Sbraccio esterno | 25 mm |
| Peso | 3 Kg |

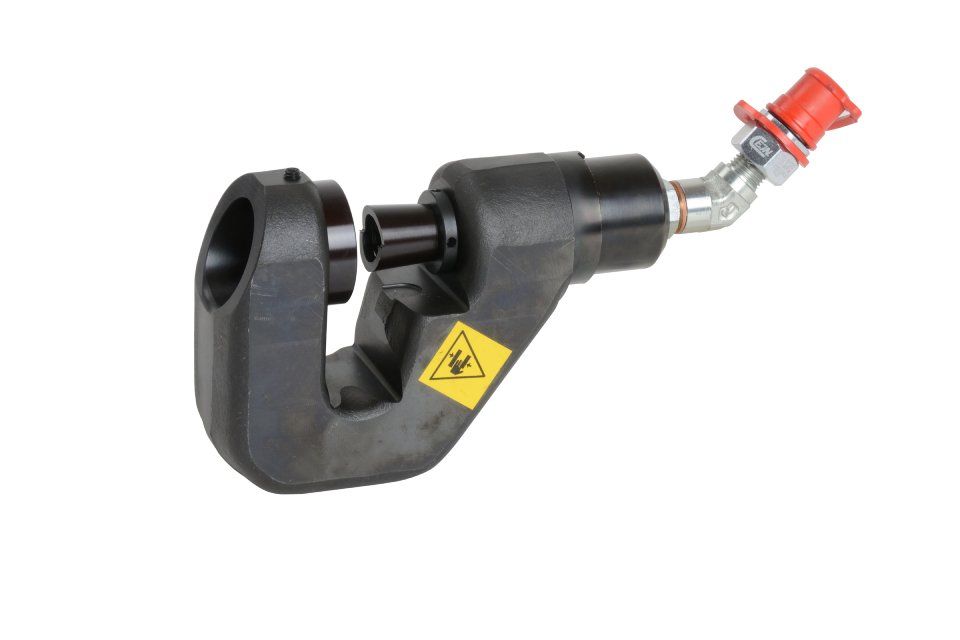

7002 - Punzonatore canali oleodinamico
Attrezzo affidabile e pratico per forare canali portacavi in acciaio e materiali plastici, senza l’ausilio del preforo.
È costituito da un cilindro oleodinamico incorporato alimentabile con le nostre unità di potenza. Leggero e maneggevole.
Studiato appositamente per forare i bordi dei canali portacavi dello spessore max di mm 1,2 e diam. max di mm 41. È possibile montare un punzone speciale per eseguire i fori all’estremità dei canali per le giunzioni, senza dover tracciare interassi (7040).
Su richiesta si possono inoltre realizzare punzoni speciali e punzoni per canali in acciaio inox.

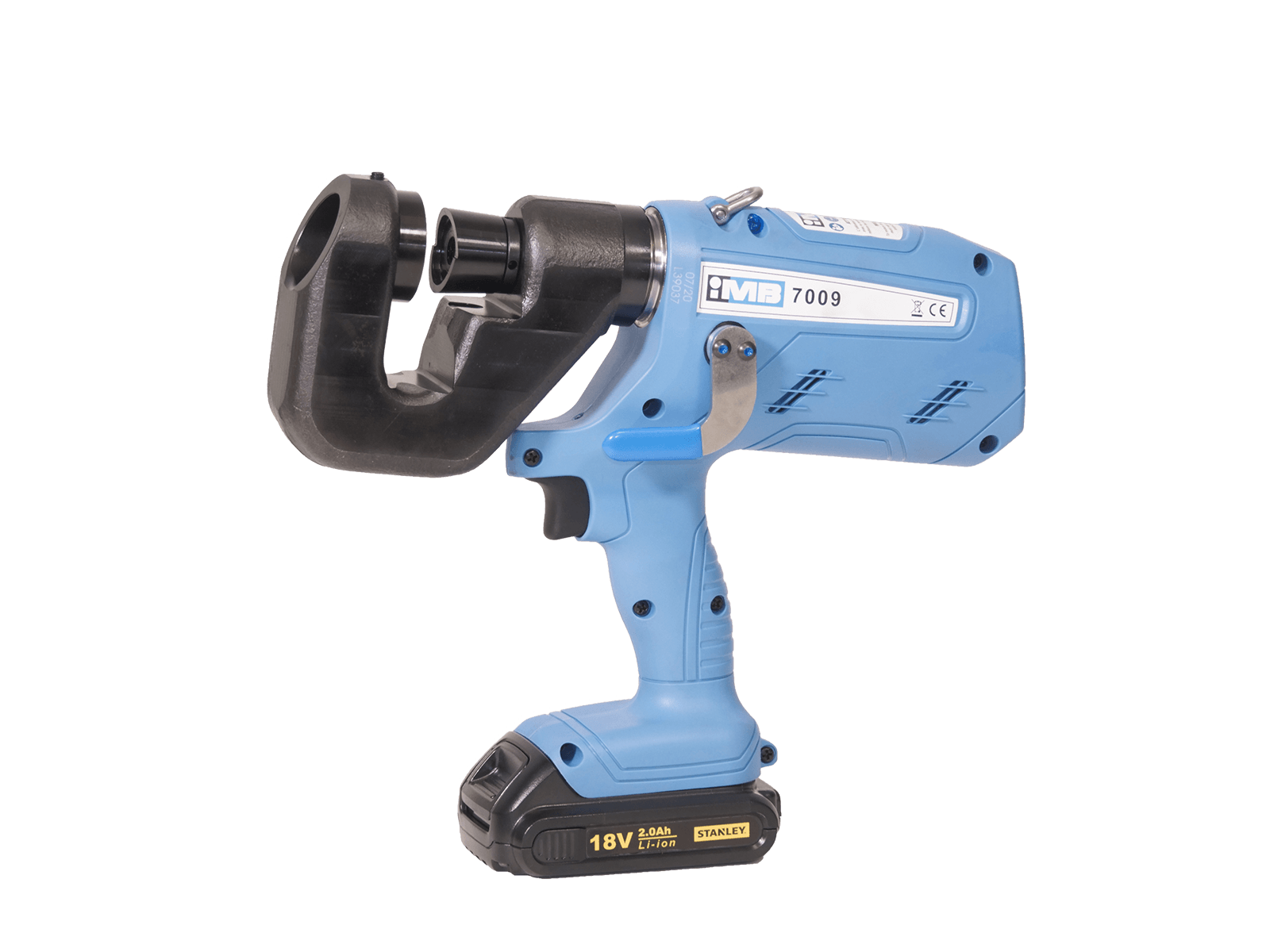

7009 - Punzonatore canali a batteria
Attrezzo affidabile e pratico per forare canali portacavi in acciaio e materiali plastici, senza l’ausilio del preforo. È costituito da una pompa oleodinamica alimentata a batteria indipendente. Leggero, maneggevole e bilanciato.
Studiato appositamente per forare i bordi dei canali portacavi dello spessore di 1,2 mm max e diam. di 41 mm max. È possibile montare un punzone speciale per eseguire i fori all’estremità dei canali per le giunzioni, senza dover tracciare interassi (7040). Può forare lamiere varie, purché rientrino nella gamma delle caratteristiche di lavoro.
| Caratteristiche | |
|---|---|
| Potenza | 32 kN |
| Corsa | 16 mm |
| Foro max | ø 41 mm |
| Spess. max. acciaio | 1,2 mm |
| Sbraccio interno | 50 mm |
| Sbraccio esterno | 25 mm |
| Peso | 5 Kg |
| Testa girevole | 325° |
| Autonomia | 140 forature circa |
Punzonatore per fondo canale
Attrezzo studiato per effettuare la foratura sul fondo di canali portacavi in acciaio, fondi e bordi di cassette particolari. Può forare anche fogli di lamiera in acciaio, alluminio e plastica. Caratteristica principale è la possibilità di forare senza bisogno di preforo. Costruito in lega leggera è maneggevole e l’introduzione nella canala è facile. Il cannotto porta matrice è scorrevole per facilitare l’inserimento in canali già montati. Con una semplice operazione manuale si porta la matrice sulla parte da forare, riducendo così il tempo di foratura a pochi secondi.

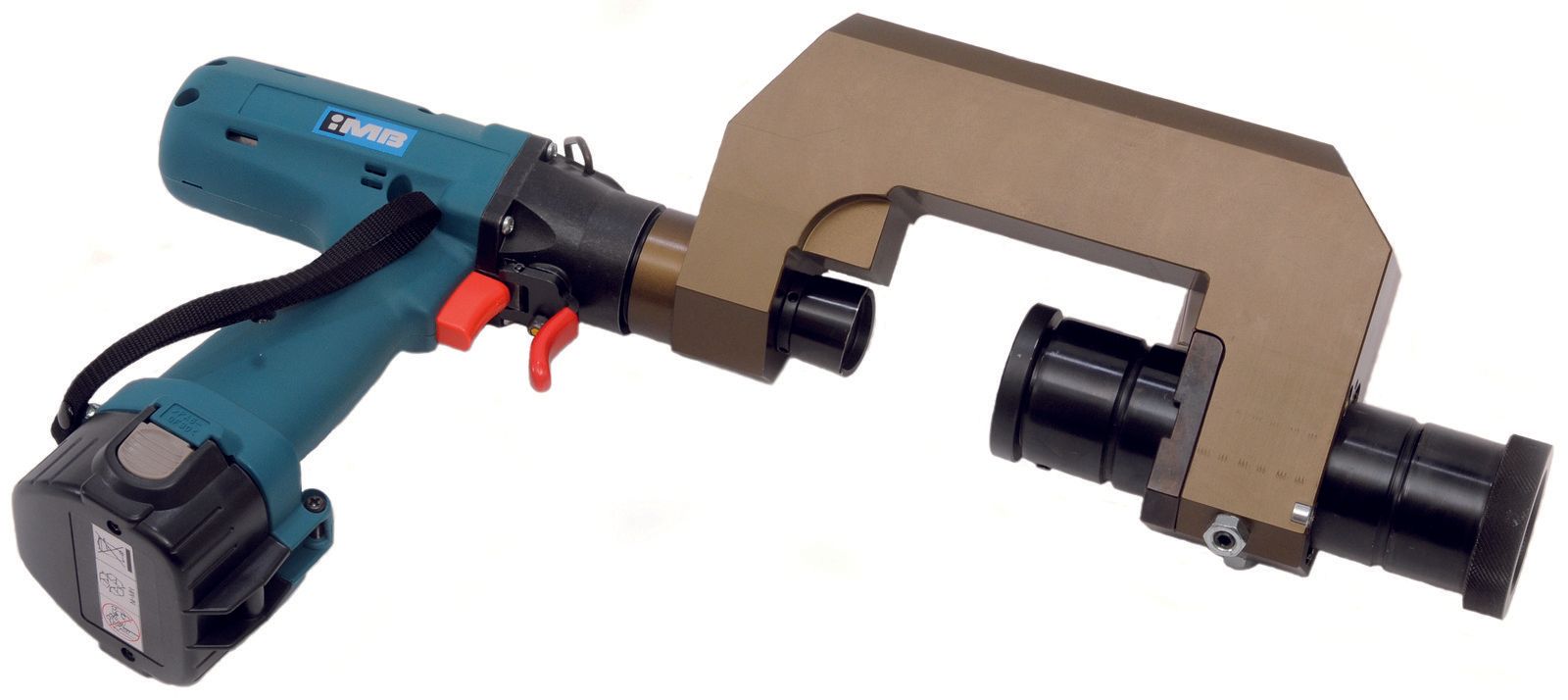

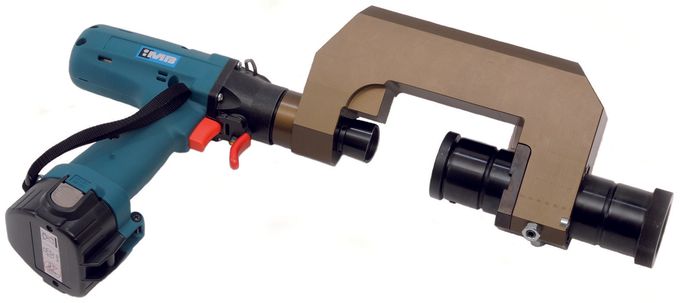

7060
Azionato da una pompa a batteria con cilindro girevole incorporato a 18V CC. Peso kg. 7
| Caratteristiche | |
|---|---|
| Potenza | 28 kN |
| Corsa | 16 mm |
| Foro max | ø 33,5 mm |
| Spess. max. acciaio | 1,2 mm |
| Sbraccio interno | 50 mm |
| Sbraccio esterno | 35 mm |
| Sbraccio totale | 85 mm |

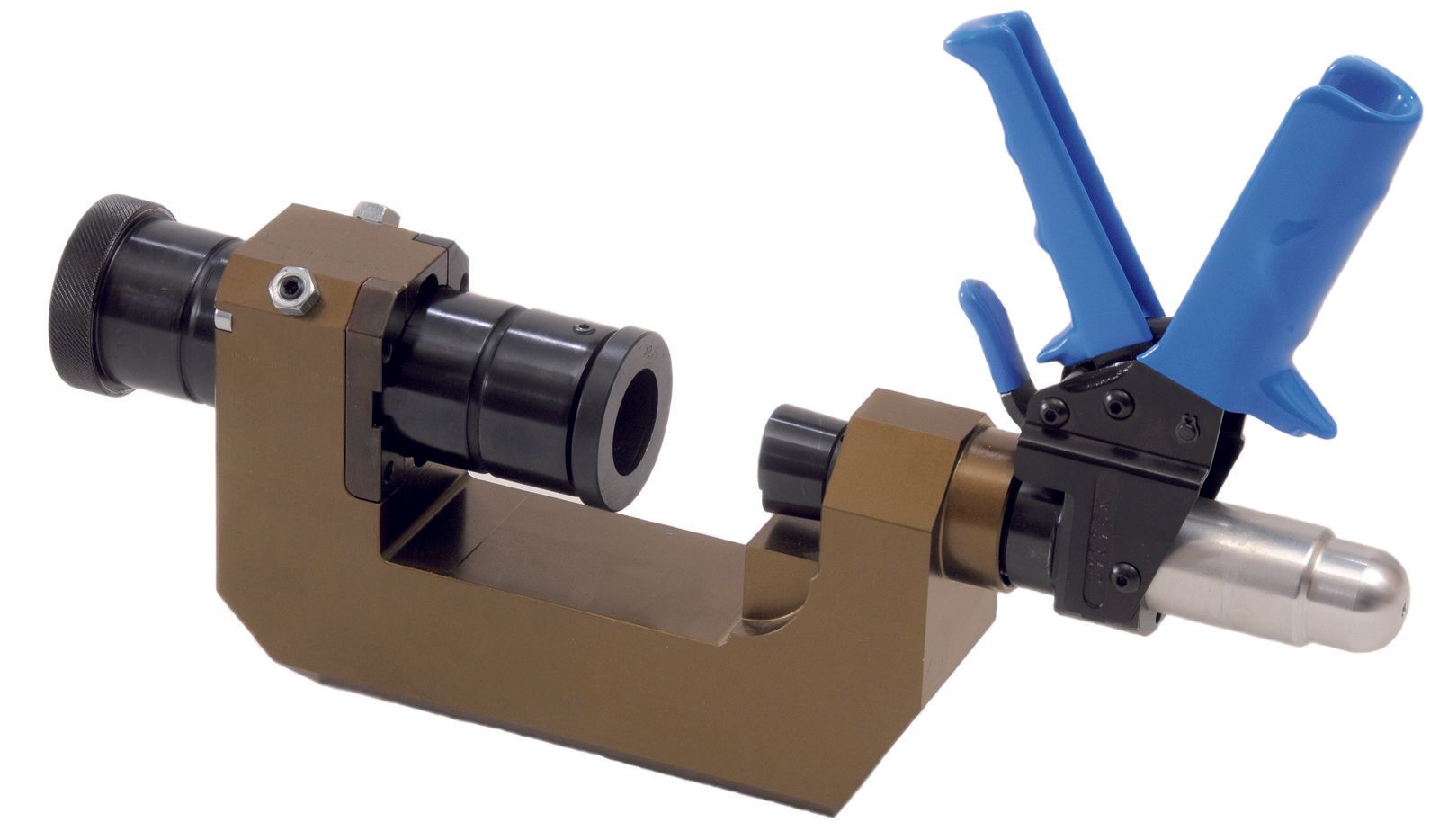

7061
Manuale, azionato da pompa con cilindro girevole incorporato. Peso kg. 5,2
| Caratteristiche | |
|---|---|
| Potenza | 28 kN |
| Corsa | 16 mm |
| Foro max | ø 33,5 mm |
| Spess. max. acciaio | 1,2 mm |
| Sbraccio interno | 50 mm |
| Sbraccio esterno | 35 mm |
| Sbraccio totale | 85 mm |

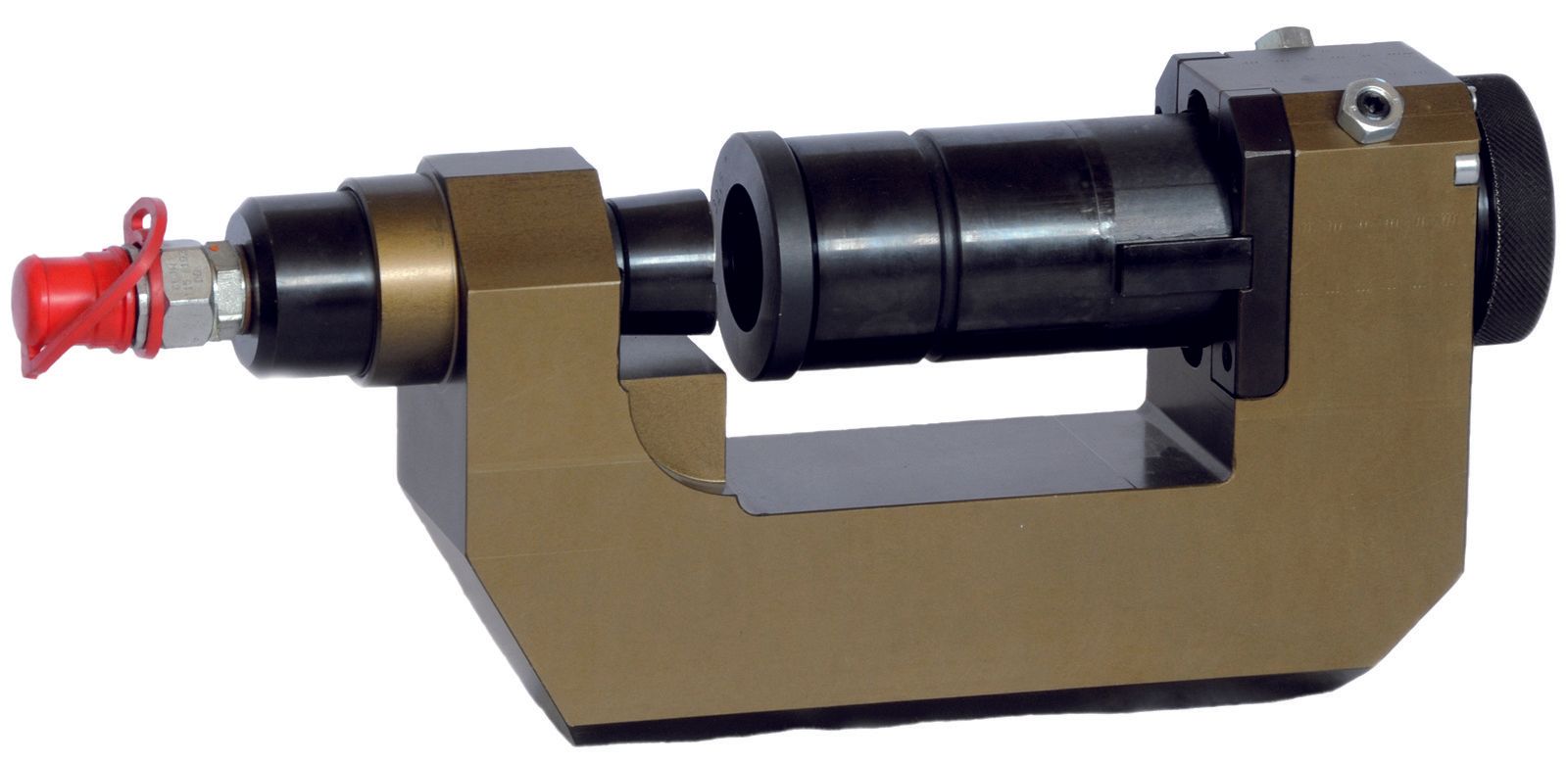

7062
Costituito da un cilindro oleodinamico che può essere azionato da tutte le nostre unità di potenza: pompa a pedale, pompa oleopneumatica o centralina oleodinamica. Peso kg. 4,8
| Caratteristiche | |
|---|---|
| Potenza | 28 kN |
| Corsa | 16 mm |
| Foro max | ø 33,5 mm |
| Spess. max. acciaio | 1,2 mm |
| Sbraccio interno | 50 mm |
| Sbraccio esterno | 35 mm |
| Sbraccio totale | 85 mm |
Applicazioni
