Cilindri e punzonatori per pannelli e lamiere
Fra le macchine per la foratura di lamiera, quadri, pannelli e armadi elettrici IMB Multifor propone cilindri perforatori oleodinamici azionati manualmente piuttosto che attraverso pompe e centraline. La quarantennale esperienza di IMB gli consente di soddisfare le aspettative dei clienti più esigenti, mediante la realizzazione di punzoni e fustelle su misura sia tonde, quadrate o rettangolari. Per informazioni su tutti i macchinari realizzabili non esitate a contattare i nostri uffici commerciali.

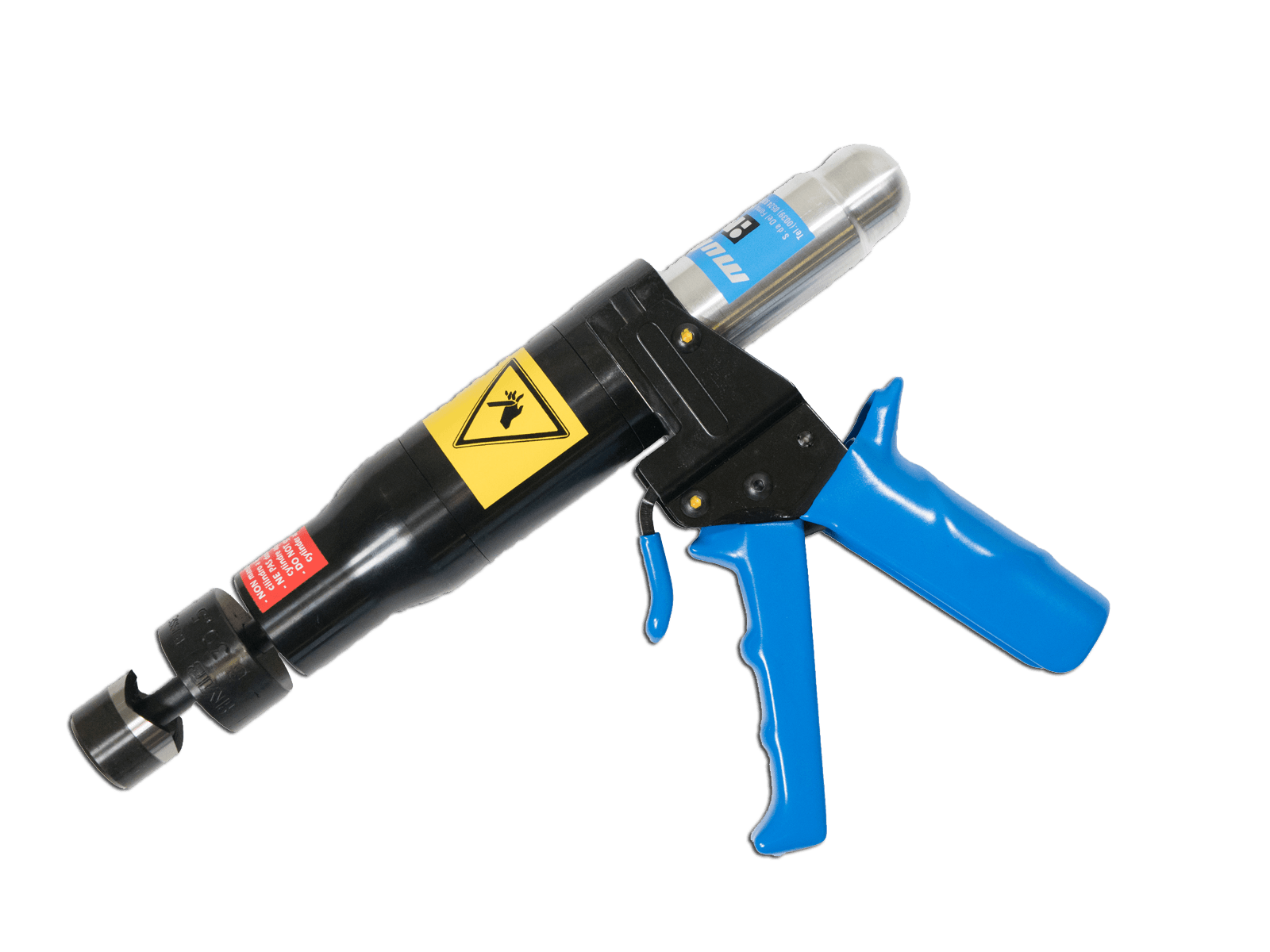

9070 - Punzonatore oleodinamico manuale
Cilindro oleodinamico ad azionamento manuale. Utilizzabile per forature di pannelli in acciaio da 1 a 2 mm, a seconda del diametro del foro. Per alluminio e laminati plastici sino a 5 mm. Per materiali particolari, consultare l’ufficio tecnico IMB.
Fornito con valigia plastica e completo di distanziali per l’utilizzo dei perni di serie del cilindro 9022.
| Caratteristiche | |
|---|---|
| Potenza | 50 kN |
| Peso | 2,2 kg |
| Foro tondo max | Ø 72,5 mm |
| Foro quadro max | 68x68mm |
| Corsa | 20 mm |

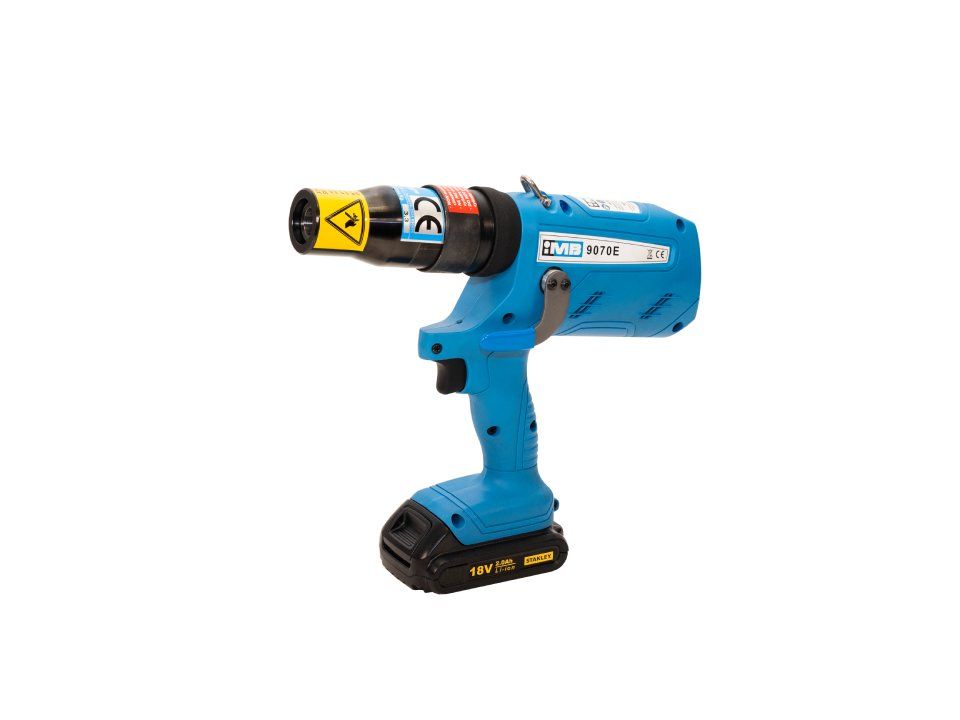

9070E - Punzonatore oleodinamico elettrico
Cilindro oleodinamico azionato elettricamente con batteria indipendente, dispone di grilletto di azionamento e leva manuale per il ritorno del cilindro. Utilizzabile per la foratura di pannelli in lamiera sp. 2 mm max; alluminio e plastica sp. 5 mm max.
Per materiali particolari, consultare l’ufficio tecnico IMB. Fornito con valigia plastica e completo di caricabatteria e distanziali per l’utilizzo dei perni di serie del cilindro 9022.
| Caratteristiche | |
|---|---|
| Potenza | 63 kN |
| Peso | 3,3 kg |
| Foro tondo max | Ø 120 mm |
| Foro quadro max | 92x92 mm |

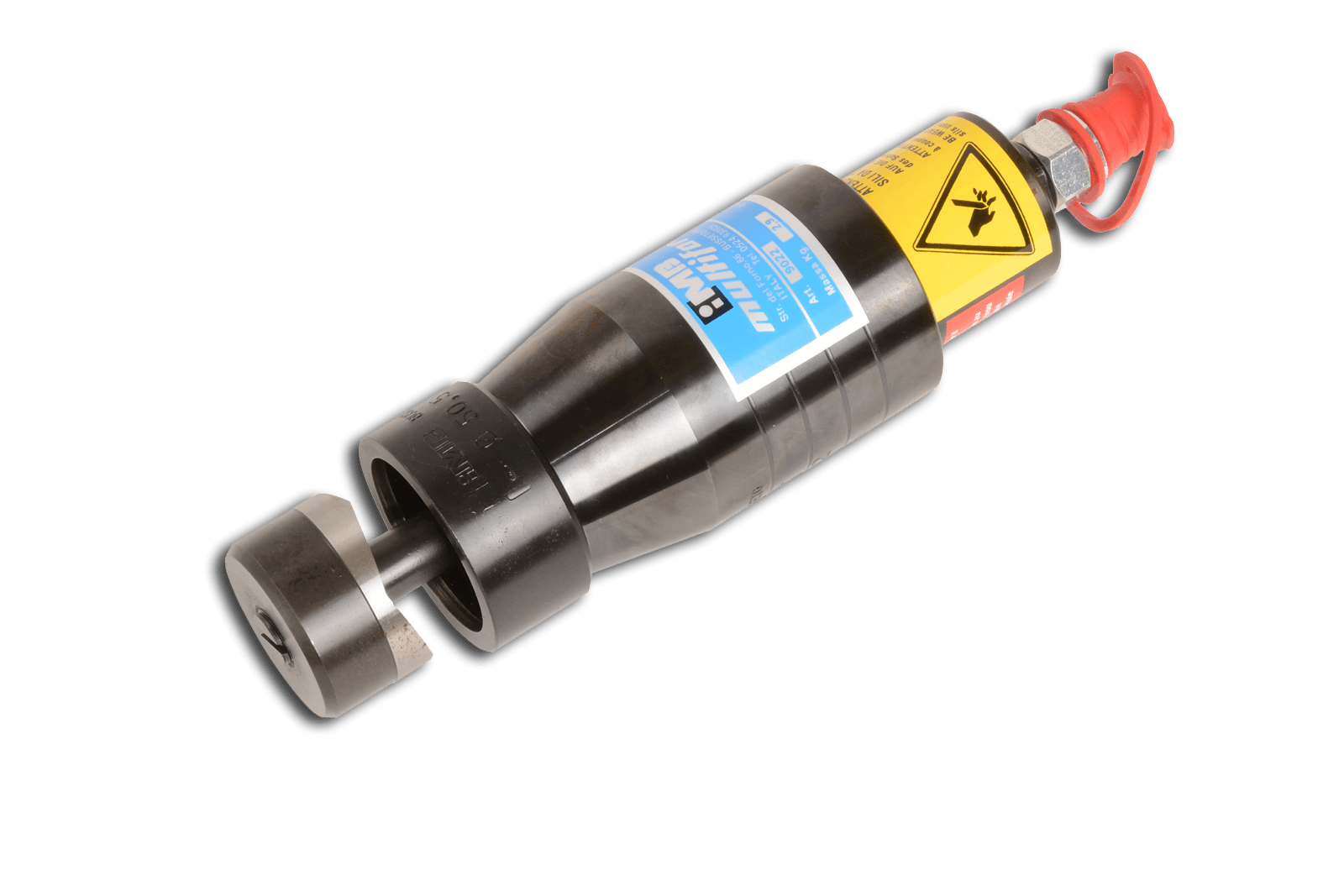

9022 - Cilindro Perforatore
Per forare pannelli, lamiere, lamiere inox, alluminio, masonite, laminati plastici
È un cilindro oleodinamico a semplice effetto costruito in acciaio di qualità. Il cilindro perforatore IMB assicura la massima affidabilità e costanza di rendimento.
Viene utilizzato con le pompe e centraline MULTIFOR e serve, con l’ausilio di appositi punzoni, per forare lamiere, alluminio, masonite e laminati plastici.
Si possono utilizzare punzoni dal Ø 13 al Ø 170 mm; quadri dal n 12 al n 145 mm e rettangolari pari dimensioni, per lamiera spessore max 2,5 mm, acciaio inox 2 mm, alluminio e laminati plastici 5 mm.
Viene fornito con innesto maschio pronto per l’uso.
| Caratteristiche | |
|---|---|
| Potenza | 130 kN |
| Pressione massima di lavoro | 700 bar |
| Corsa max. | 30 mm |
| Capacità olio per fare tutta la corsa | 0,080lt. |
| Lunghezza | 200 mm |
| Diametro | 70 mm |
| Peso | 2,9 kg |

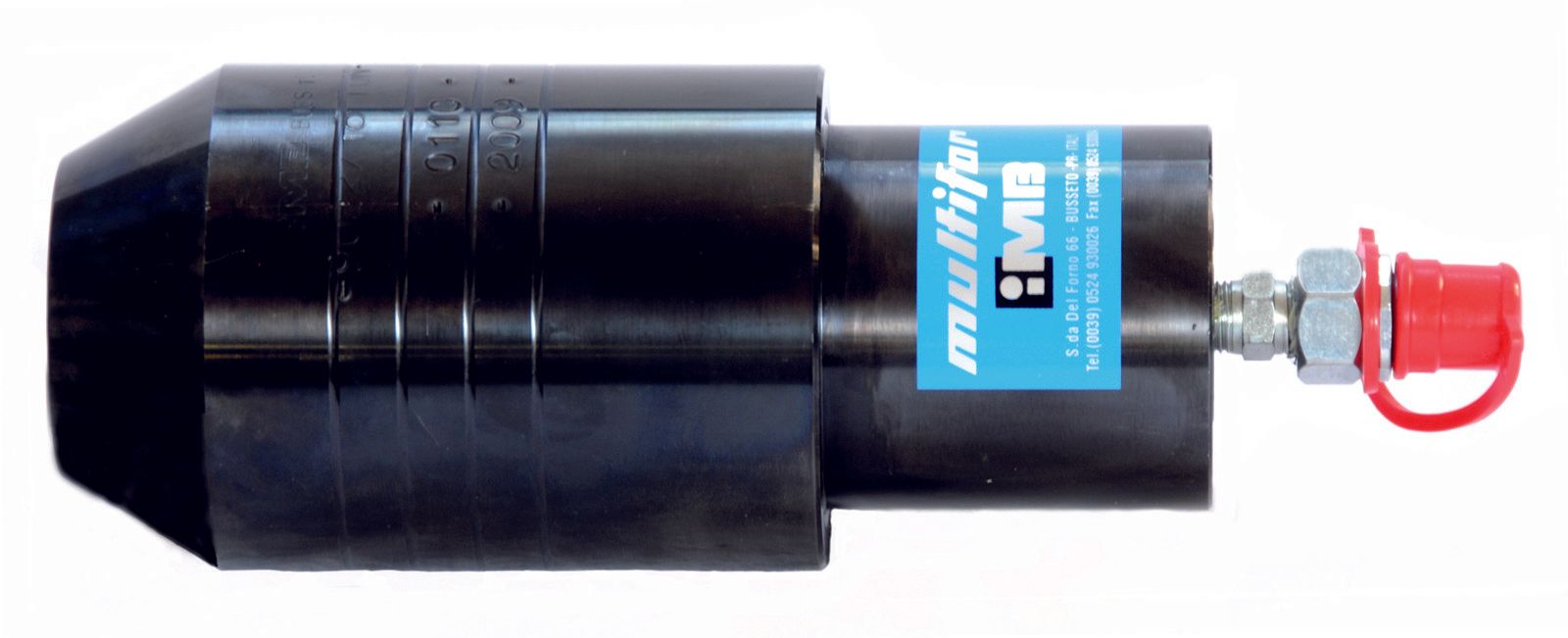

9022/18 - Cilindro perforatore 18Ton
Stesse caratteristiche costruttive e stesso utilizzo del cilindro 9022, si differenzia per una maggiore potenza e corsa.

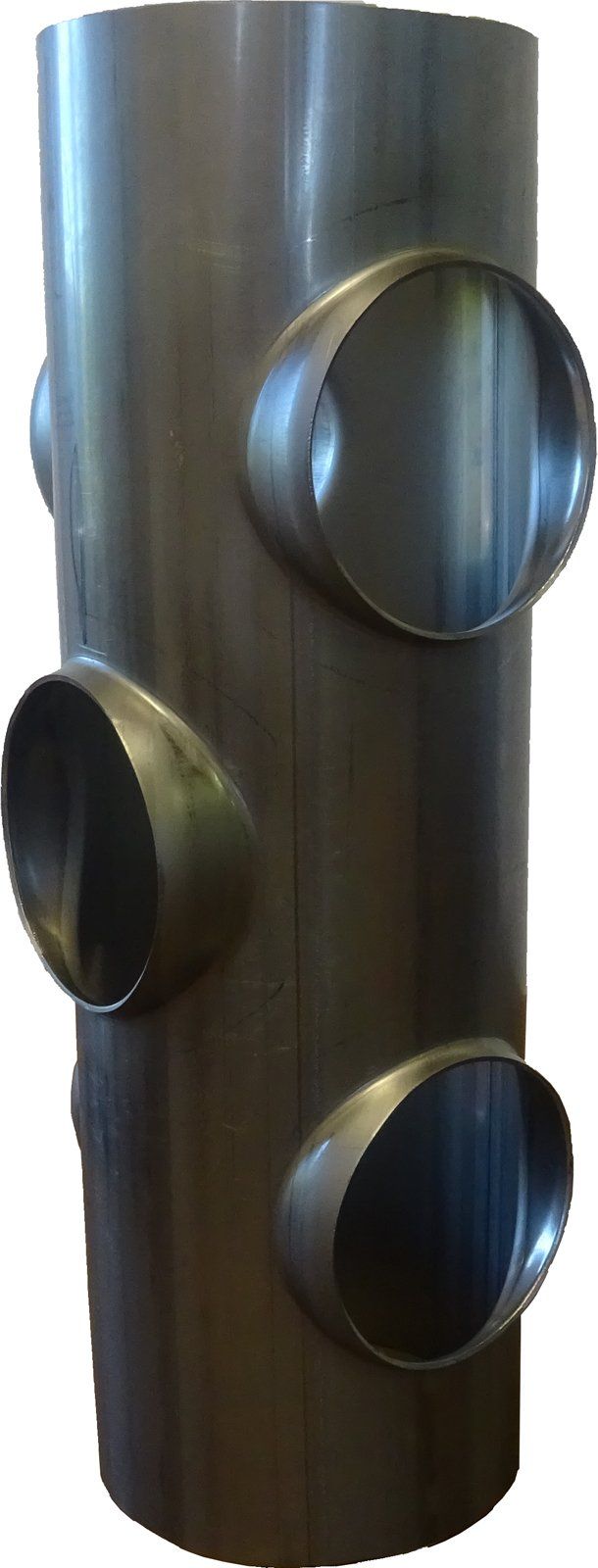

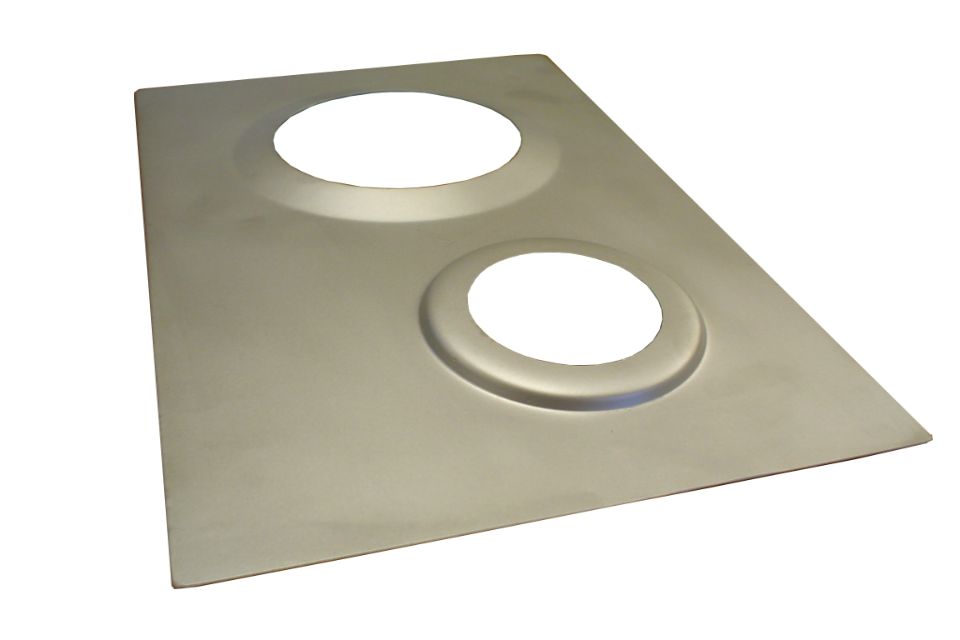

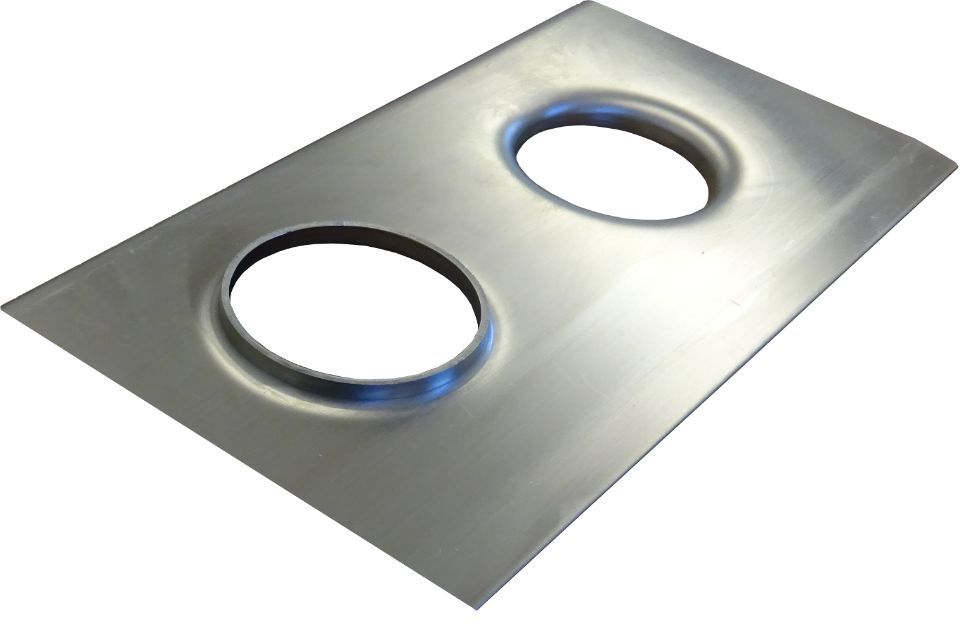

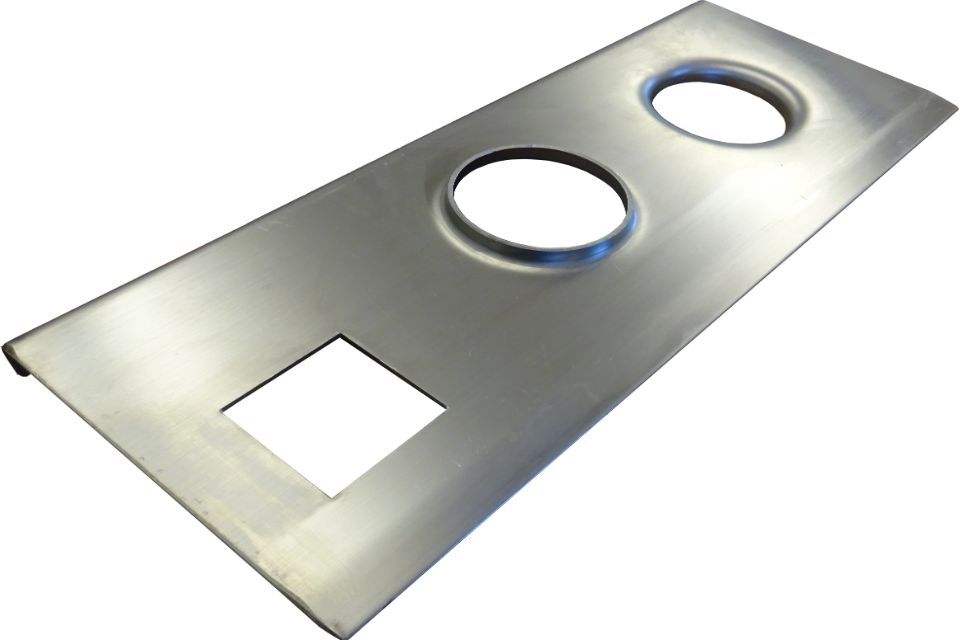

Permette di forare spessori maggiori e realizzare lavori speciali come ad esempio fori con imbutitura. Viene fornito con innesto maschio pronto per l’uso.
| Caratteristiche | |
|---|---|
| Potenza | 180 kN |
| Pressione massima di lavoro | 700 bar |
| Corsa max. | 40 mm |
| Capacità olio per fare tutta la corsa | 0,110lt. |
| Lunghezza | 265 mm |
| Diametro | 92 mm |
| Peso | 7,5 kg |

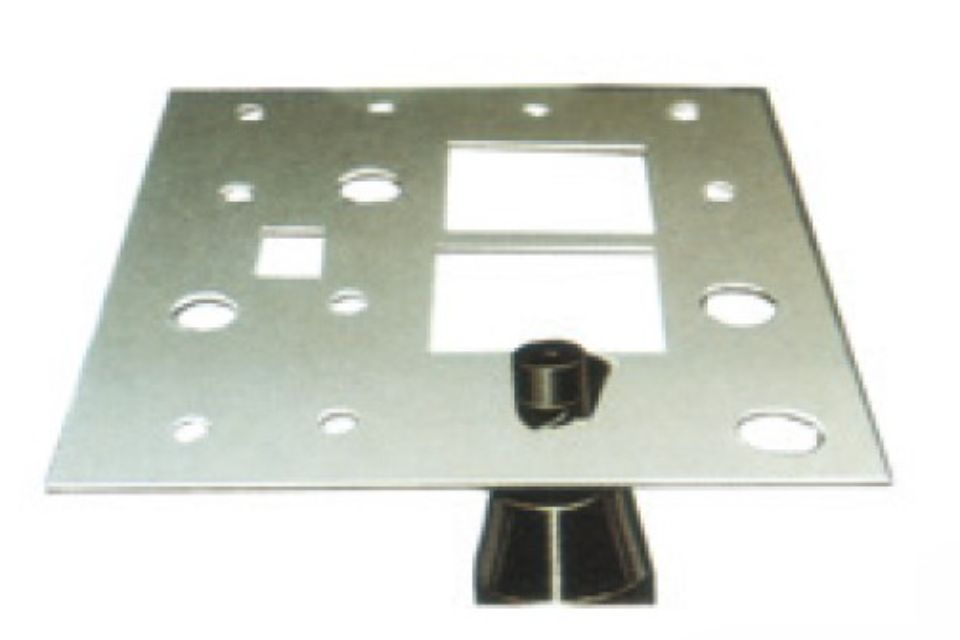

Applicazioni
