UNITÀ DI LAVORO TRIS - 9042

Forare, piegare, tutto con una sola unità di lavoro Tris

IMB Multifor Srl Industrie Meccaniche di Busseto è un centro di produzione di macchine, utensili e accessori per piccole, medie e grandi imprese attive nel settore della carpenteria. Nel dettaglio, tra i manufatti progettati e prodotti dal laboratorio figurano unità di lavoro tris per rame e barre metalliche. Per maggiori informazioni, preventivi o progetti personalizzati, non esitare a contattare gli uffici commerciali.

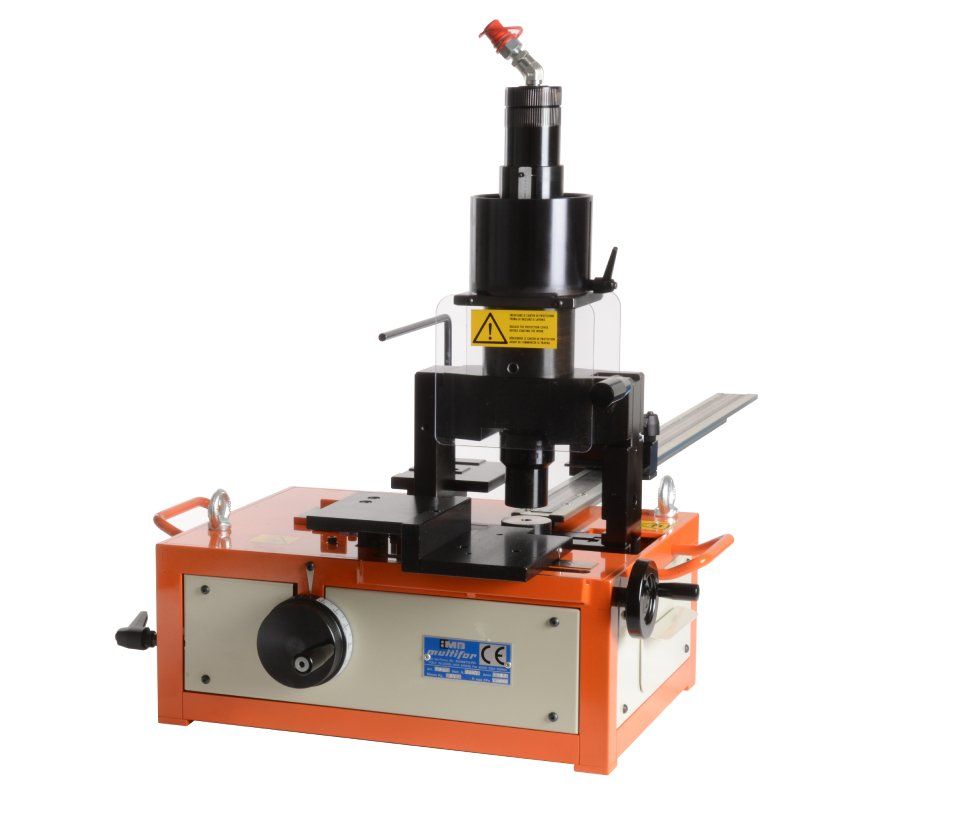

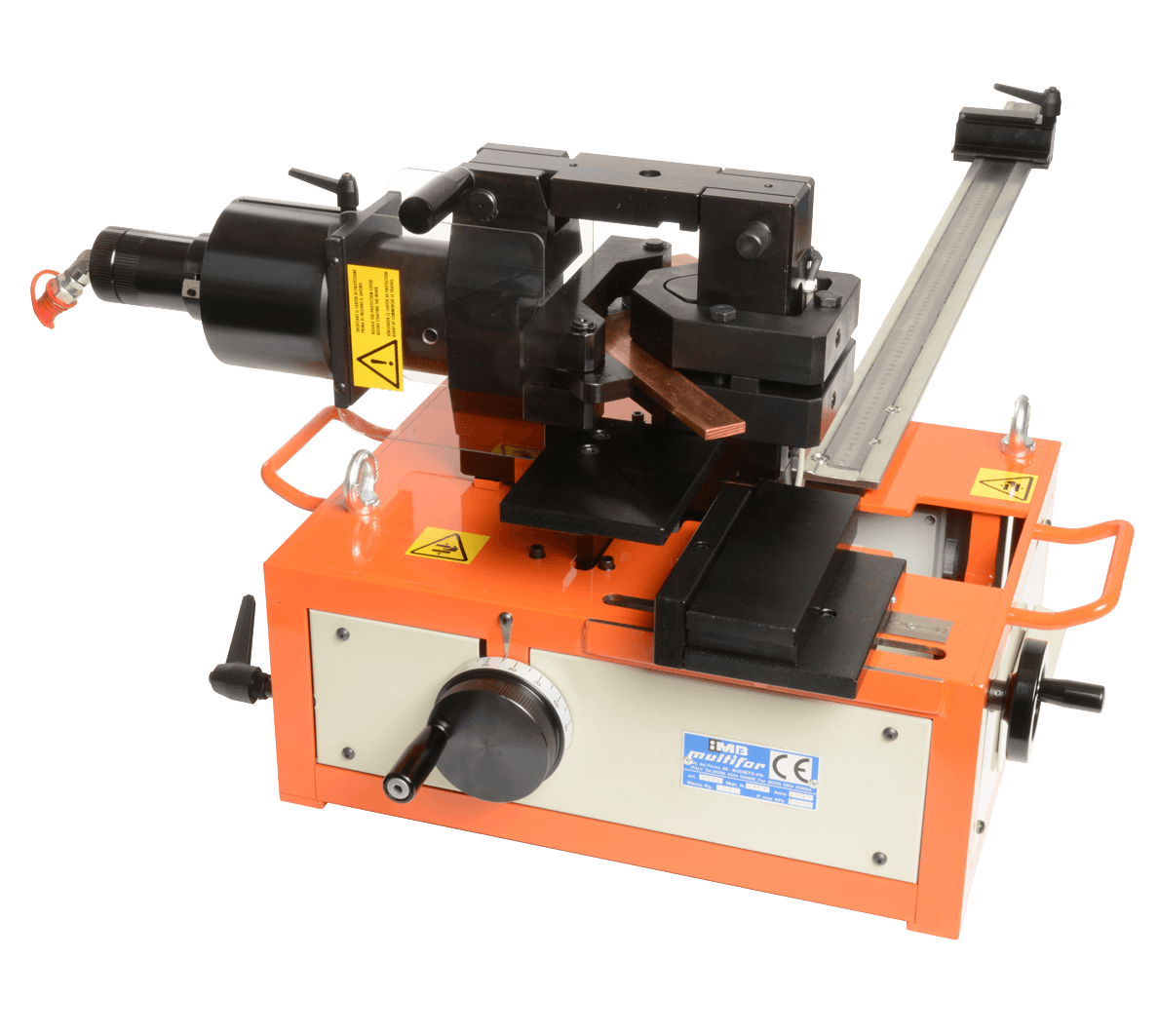

9042 - Unità di lavoro Tris

Strumenti come i punzoni, utensili e accessori per unità tris sono adatti per lavorazioni di piccole e grandi quantità e agevolano l’operatore per praticità e risparmio di tempo. Il TRIS 9042, nel dettaglio, viene utilizzato con le pompe e centraline Multifor. Questa attrezzatura è di notevole versatilità per le molteplici lavorazioni che può svolgere. Il TRIS è composto da un cilindro oleodinamico a semplice effetto che dispone di:

un pratico sistema di cambio degli utensili
un lato incernierato e completamente apribile che permette l’introduzione e l’estrazione delle barre in modo semplice e veloce.

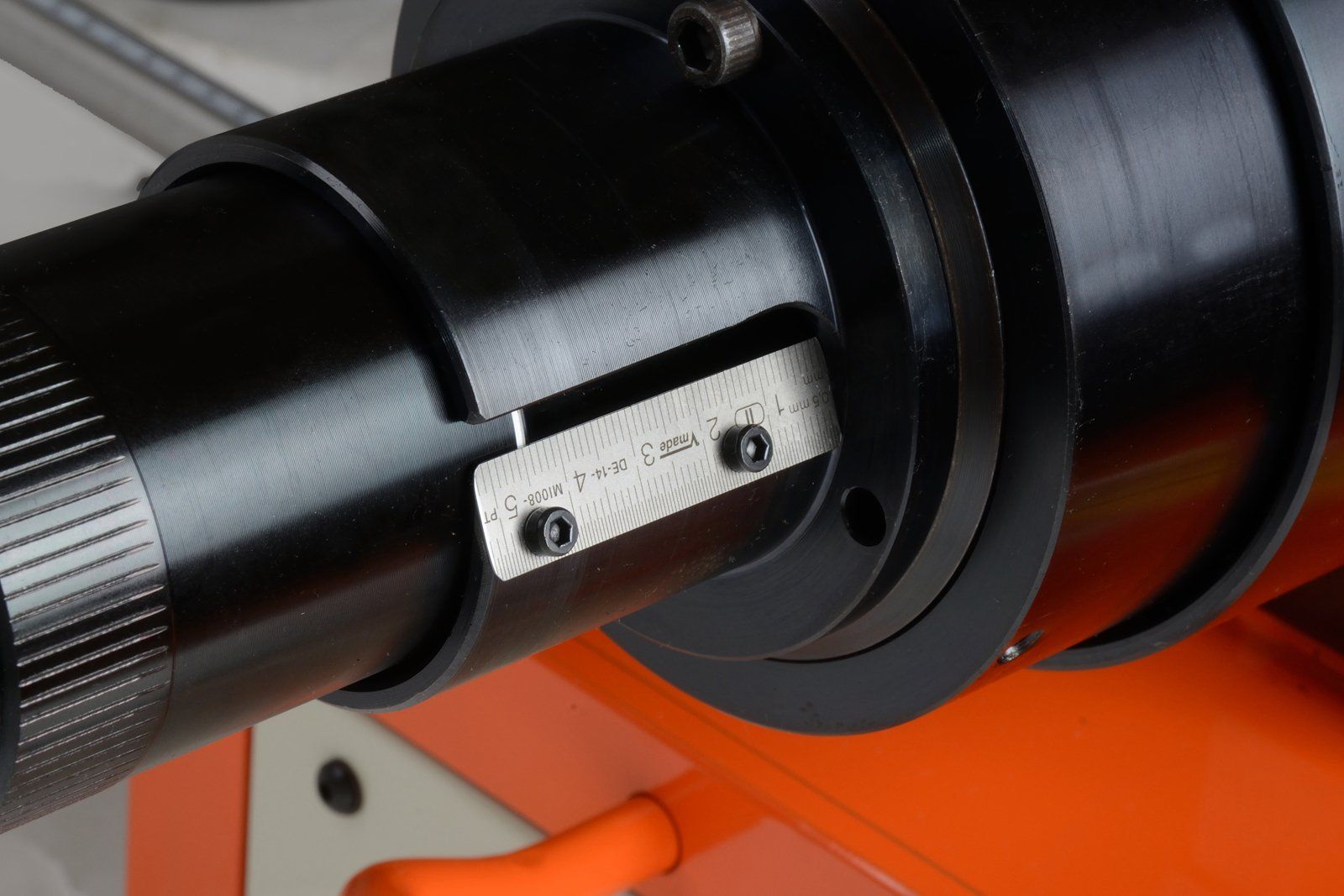

un sistema di regolazione millimetrica sullo stelo, che regola la corsa degli utensili e permette la ripetizione delle lavorazioni senza errori.

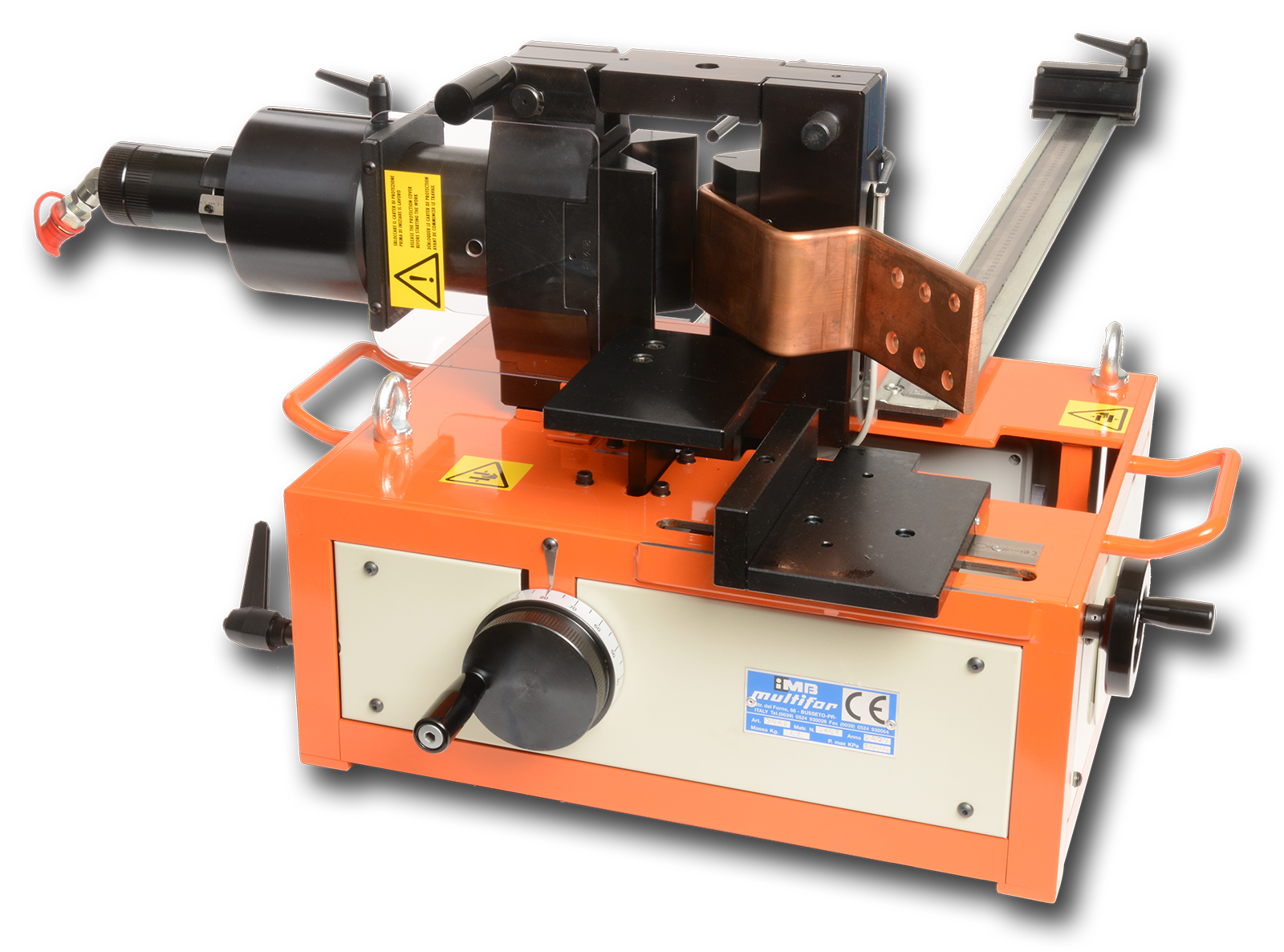

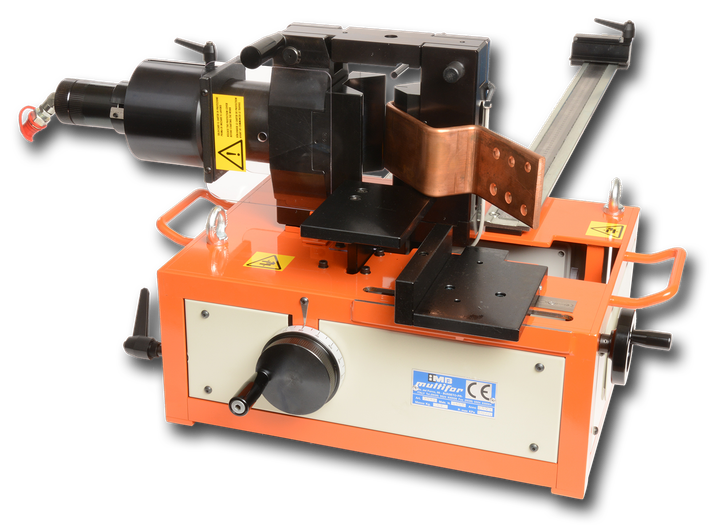

un goniometro per la lettura dell’angolo durante l’operazione di piegatura (a richiesta). Questo permette di eseguire lavori ripetitivi senza dover ogni volta controllare misure o angolazioni.

Titolo diapositiva

Scrivi qui la tua didascalia

Pulsante

Caratteristiche
Potenza	200 kN
Pressione massima di lavoro	700 Bar
Corsa	50 mm
Corsa regolabile	40 mm
Quantità olio necessaria per corsa completa	0,180 lt.
Lunghezza	850 mm
Lunghezza	600 mm
Altezza	500 mm
Peso	90 kg
Fornito completo di riga 1 m e carter di protezione

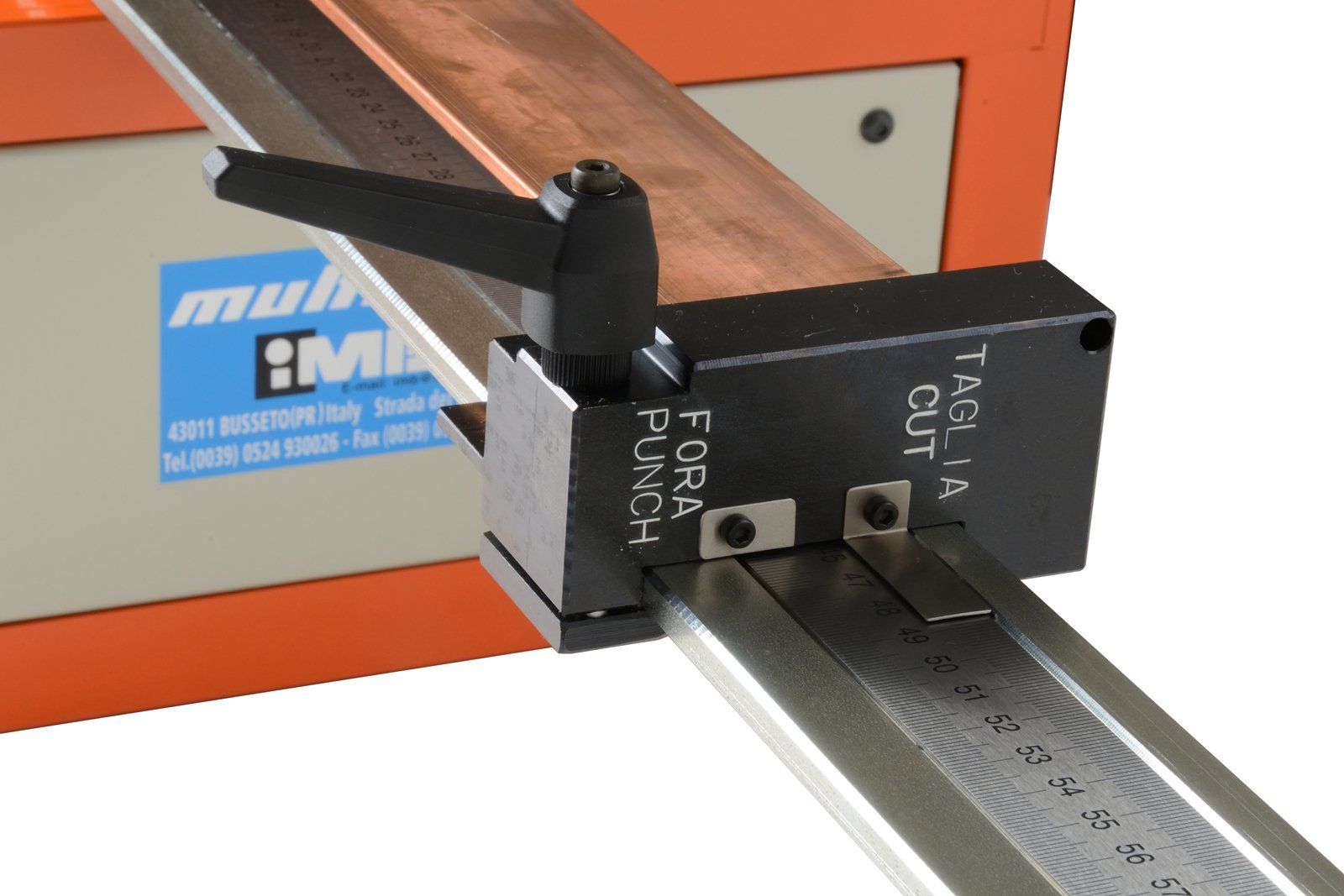

Per ottenere la massima precisione di lavoro oltre che per risparmiare sui tempi di lavorazione, l’attrezzo è studiato e realizzato appositamente in modo altamente razionale e pratico. È dotato di tutte le regolazioni ed i riferimenti per posizionare rapidamente le barre o per eseguire le lavorazioni necessarie senza dover tracciare o fare bulinature.

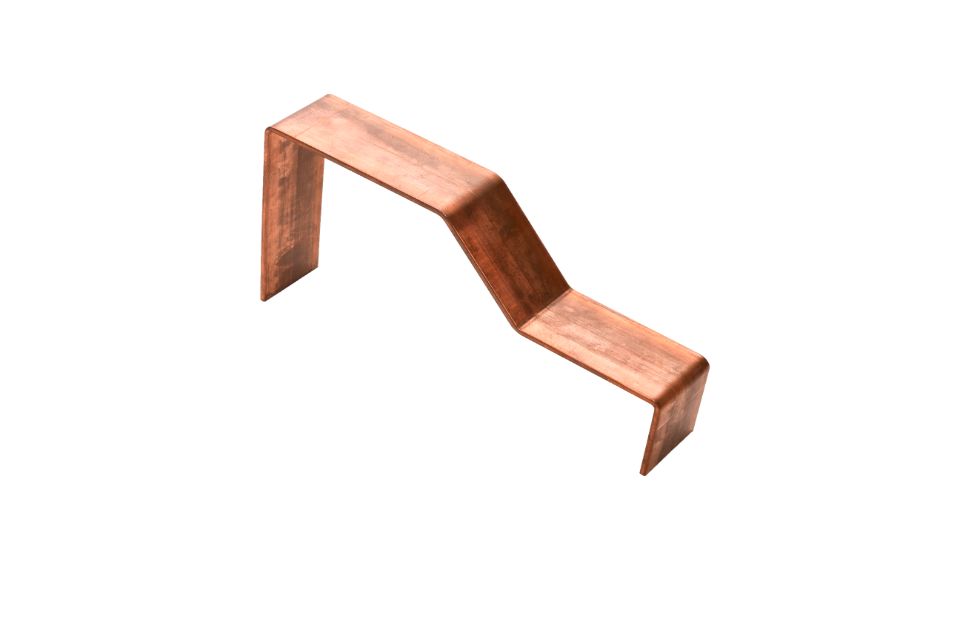

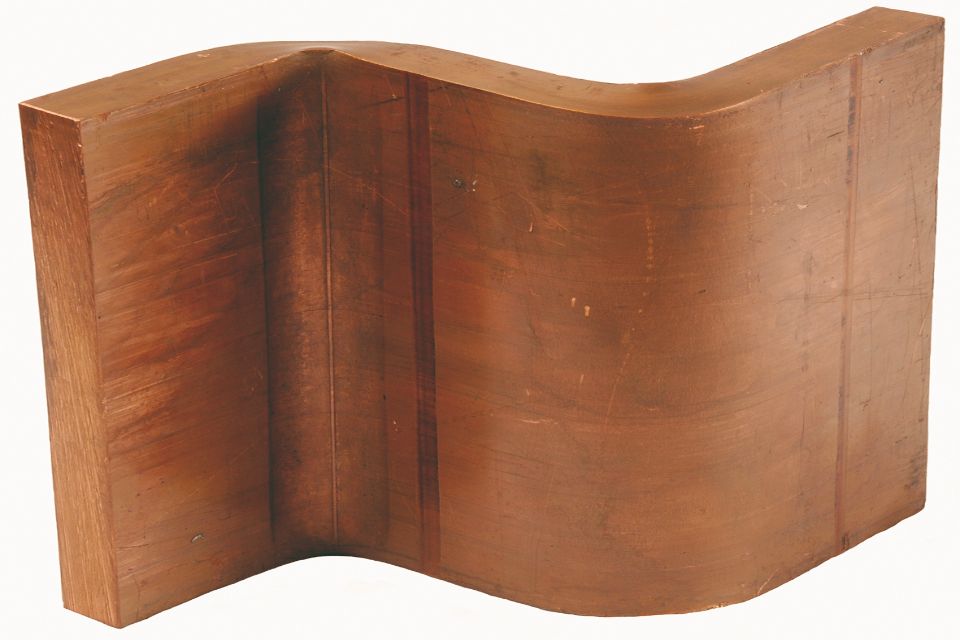

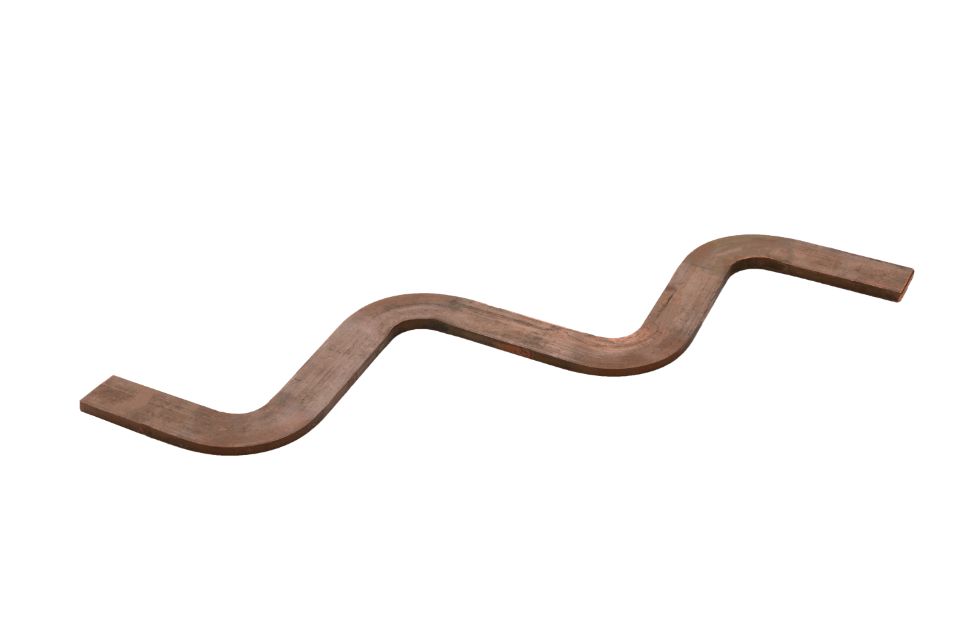

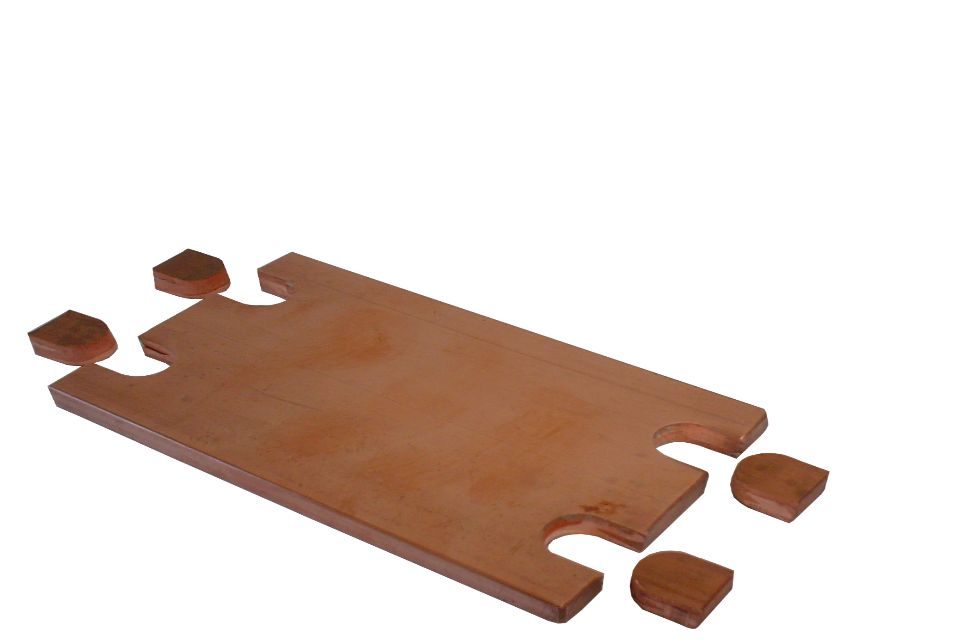

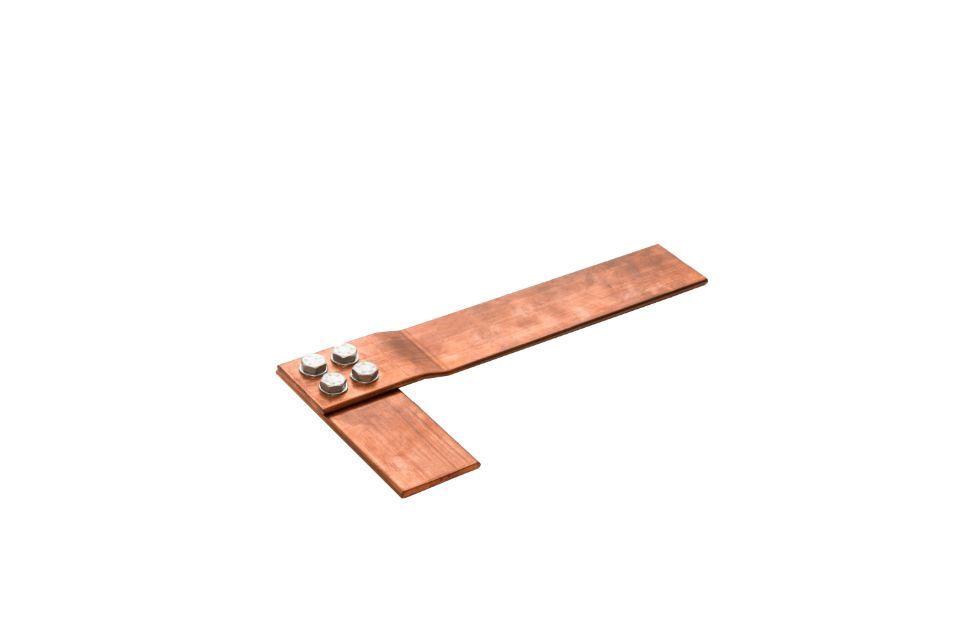

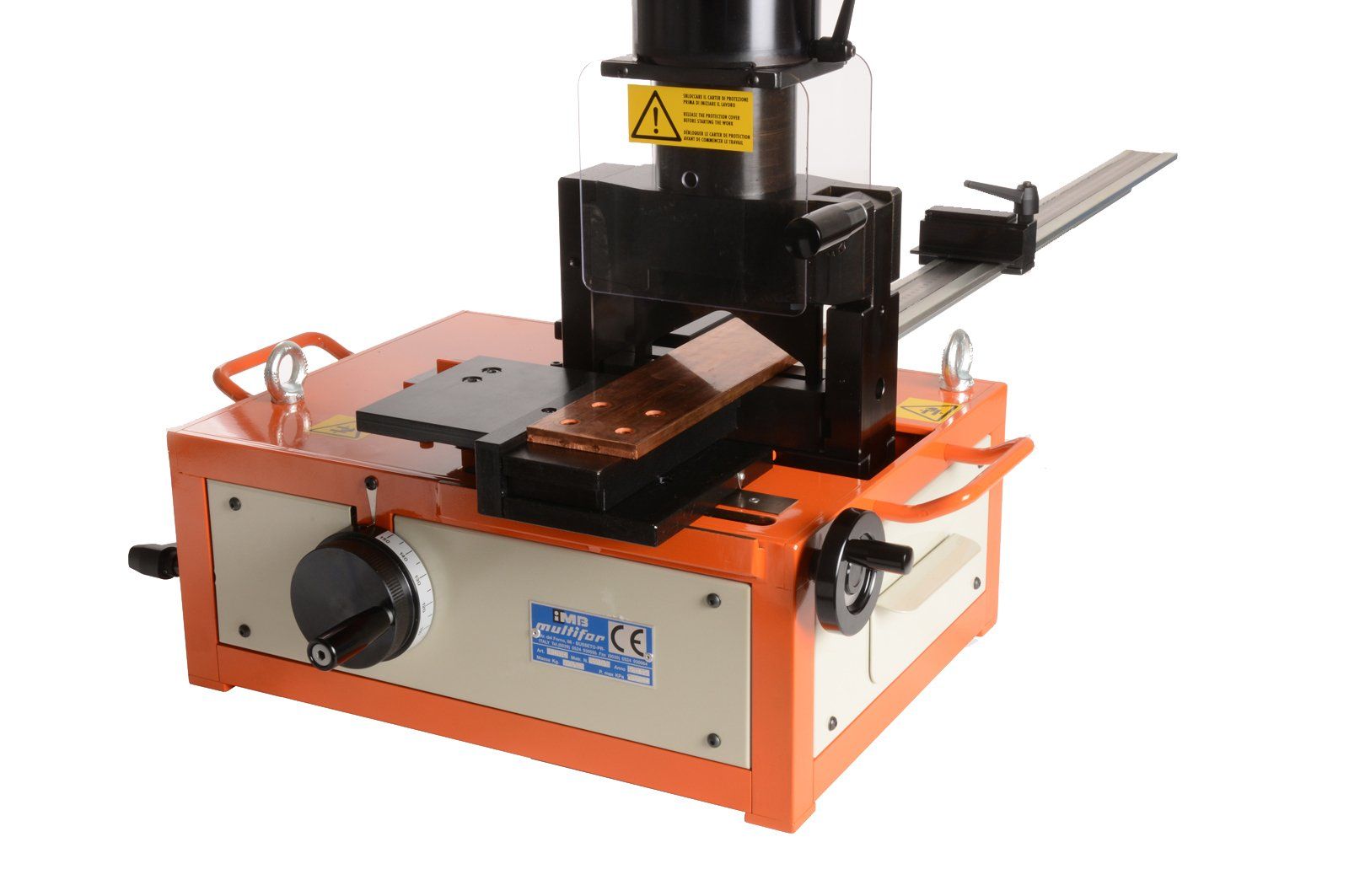

Forare, piegare, tagliare barre di rame, profilati metallici e profilati metallici DIN, tutto con una sola unità di lavoro Tris

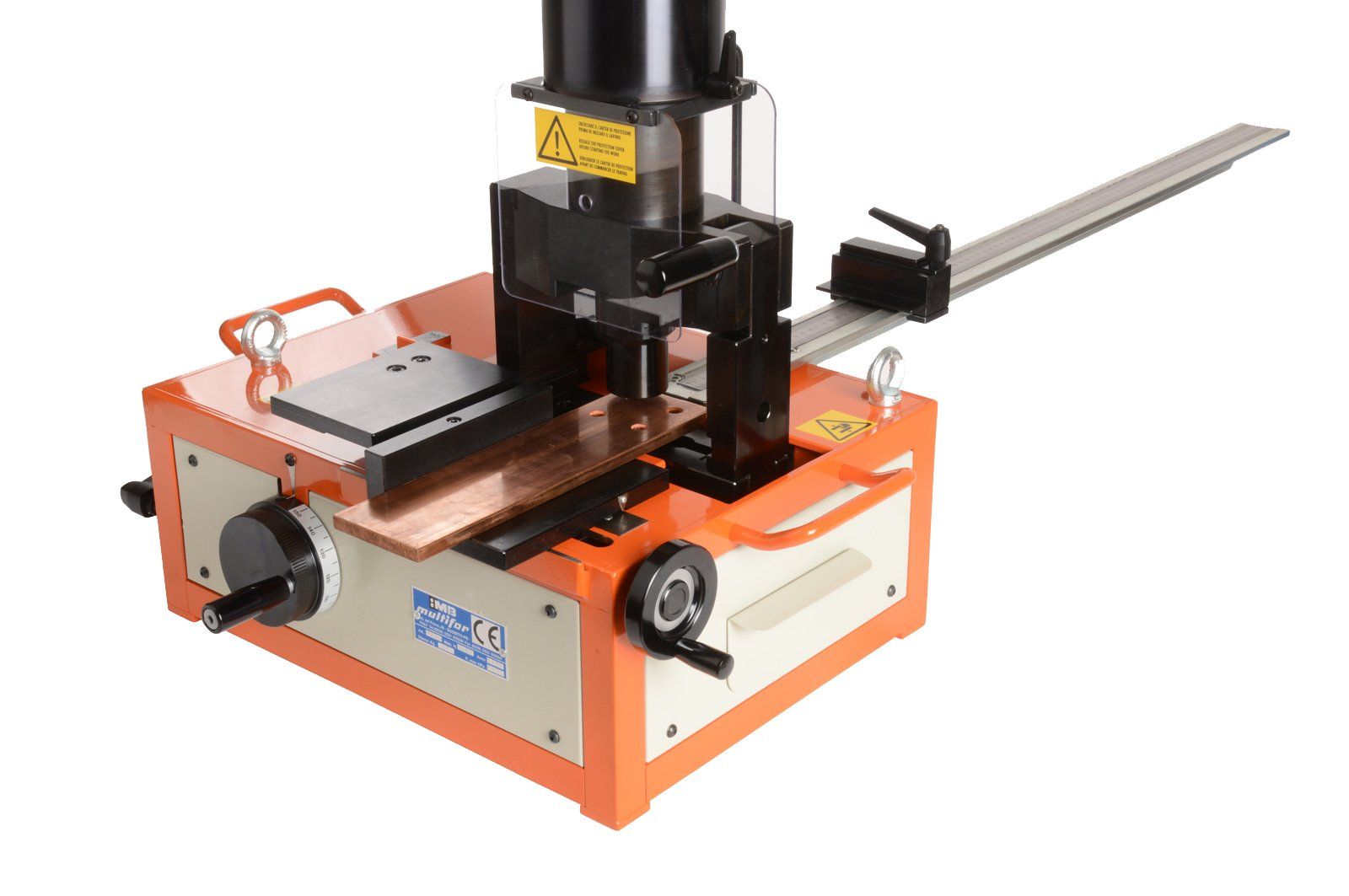

Fora

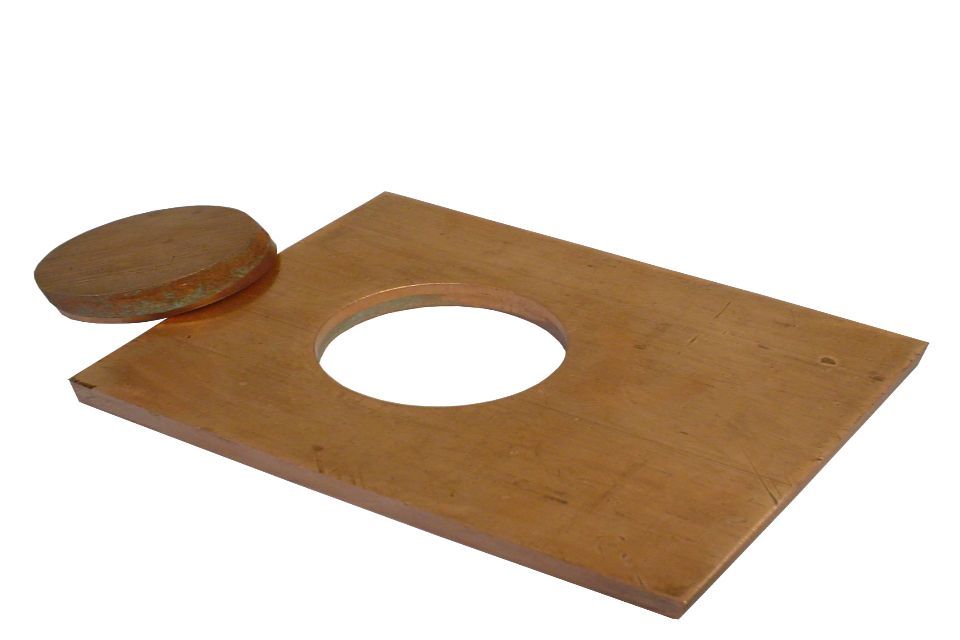

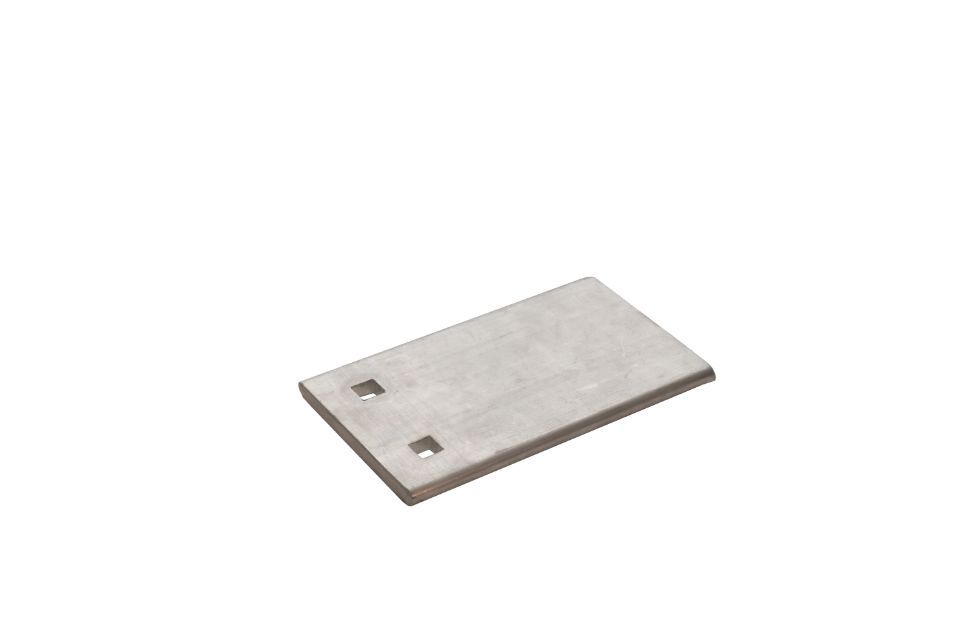

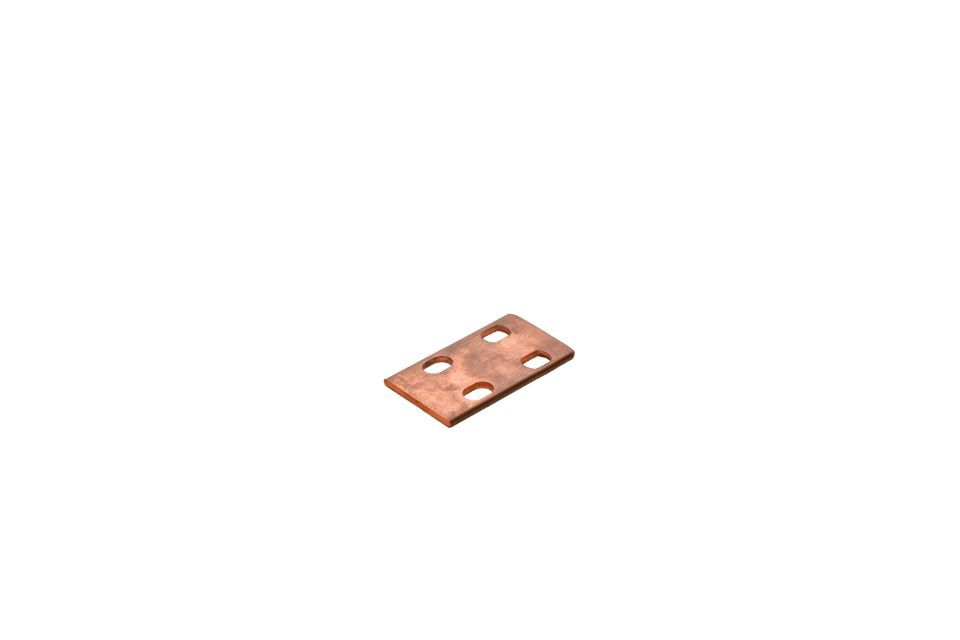

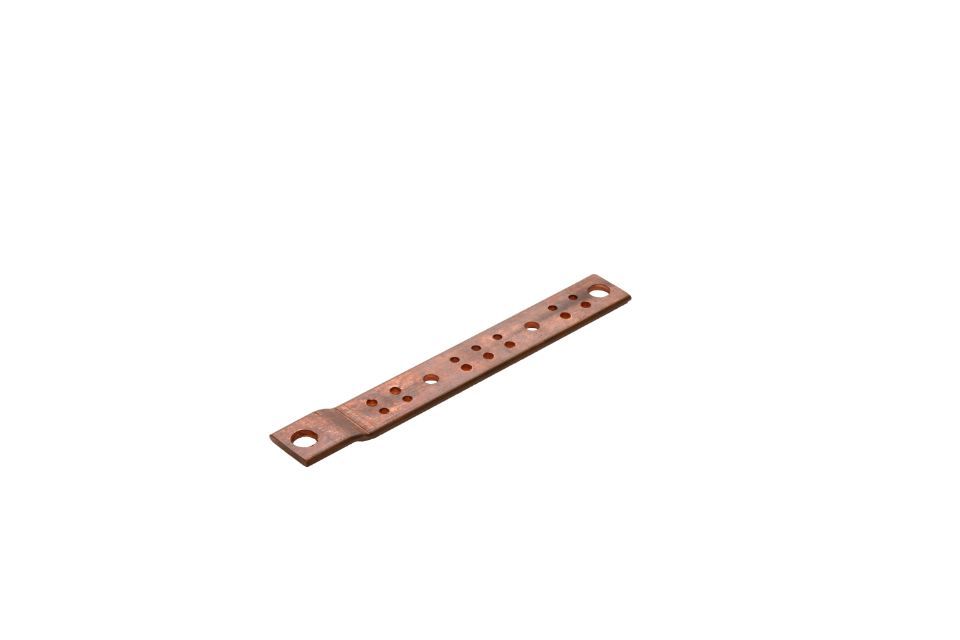

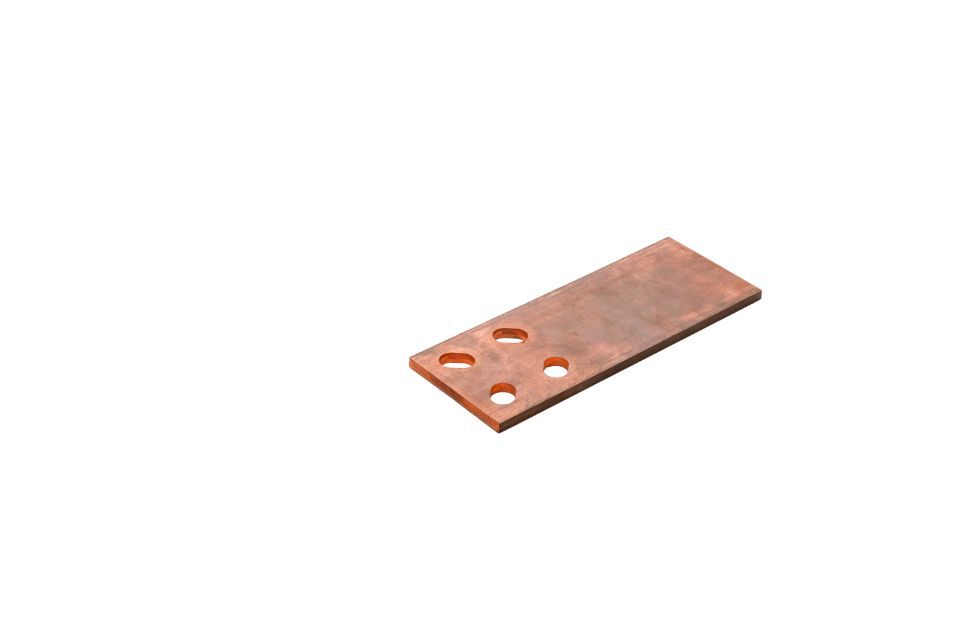

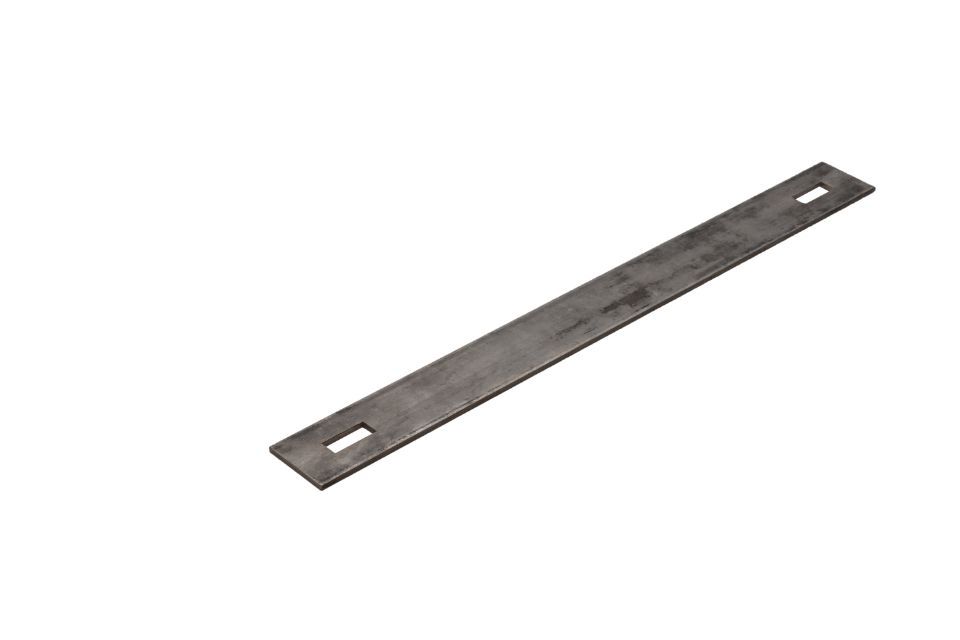

barre di rame, alluminio, acciaio, ecc. con spessore max 12 mm - fori tondi da Ø 5 a Ø 25 mm fori asola da 7x13 mm a 18x25 mm

Per spessori superiori a 12 mm è necessario interpellare il nostro Ufficio Tecnico.

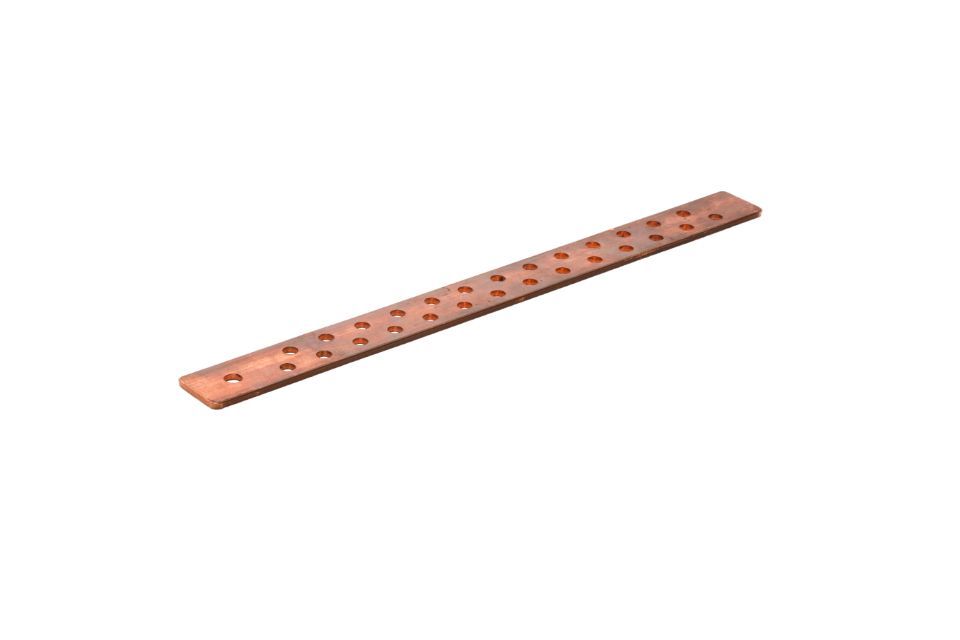

La foratura equidistante è possibile su barre della larghezza max. di 120 mm.

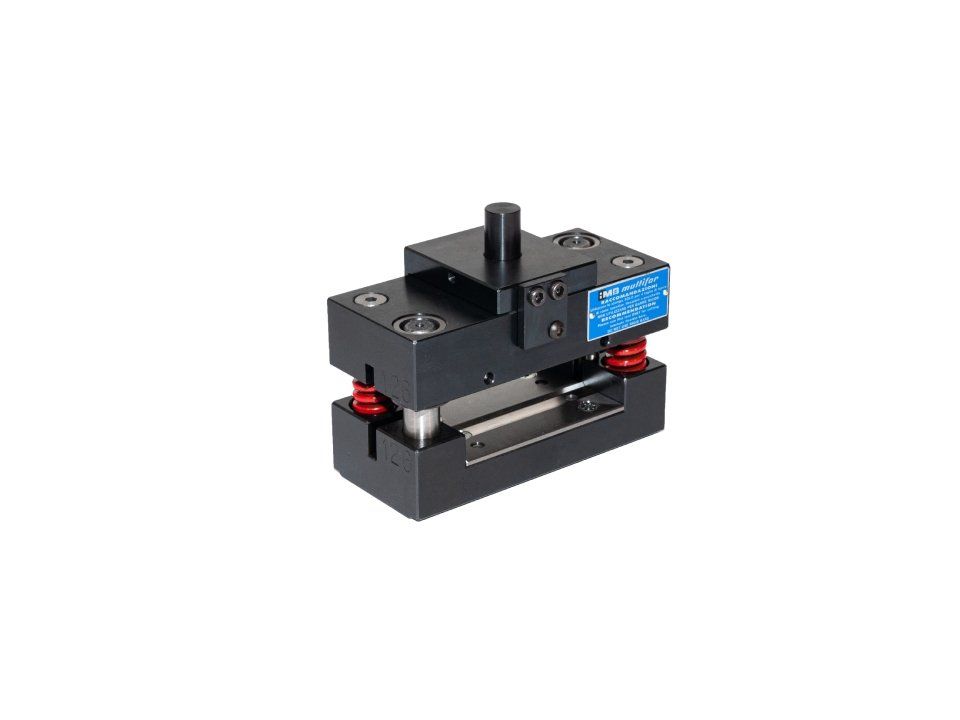

I fori si ottengono utilizzando appositi punzoni che hanno l’estrazione automatica dalla barra.
