FORATRICE OLEODINAMICA SBRACCIO 900

Foratrice oleodinamica per pannelli

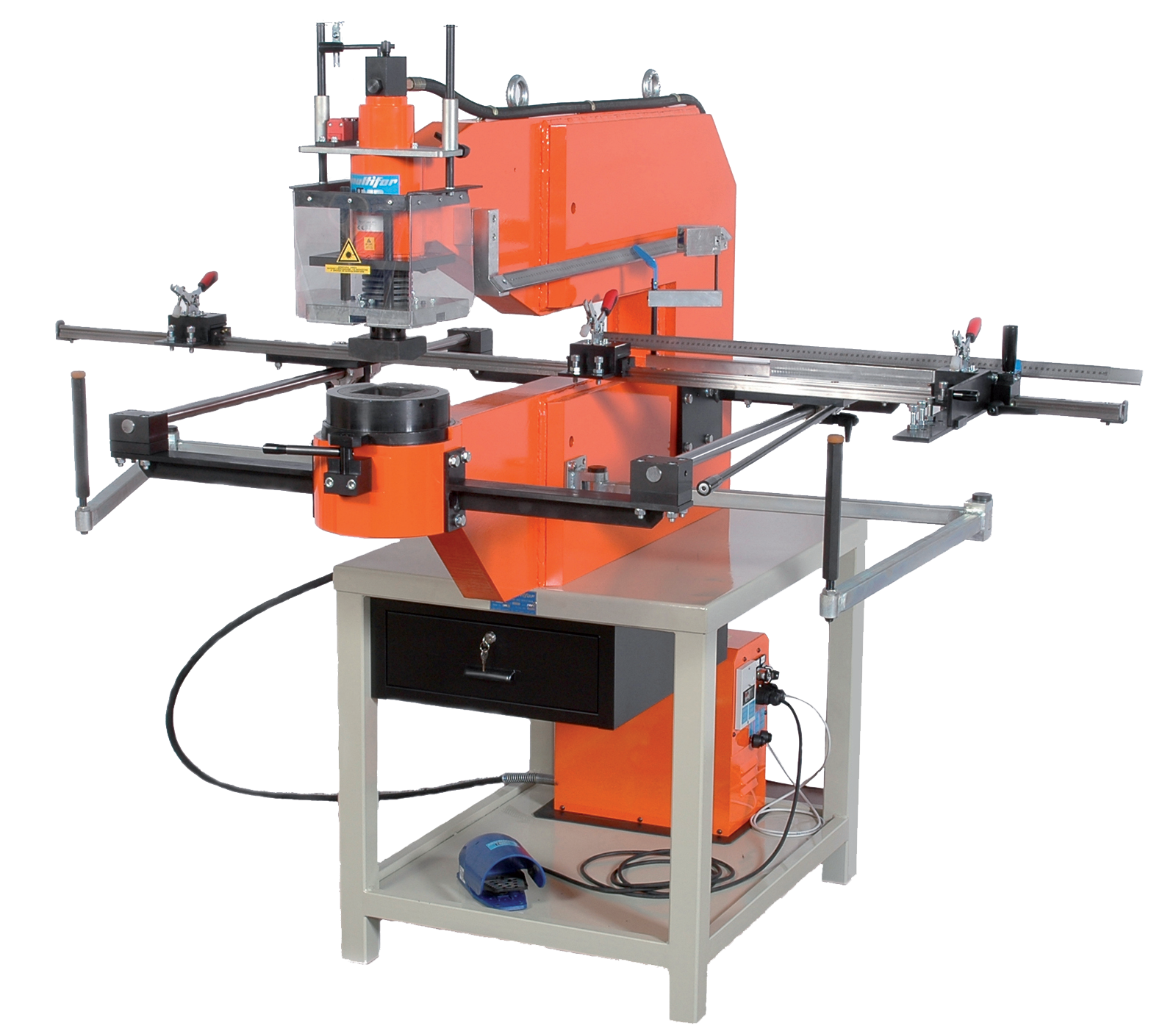

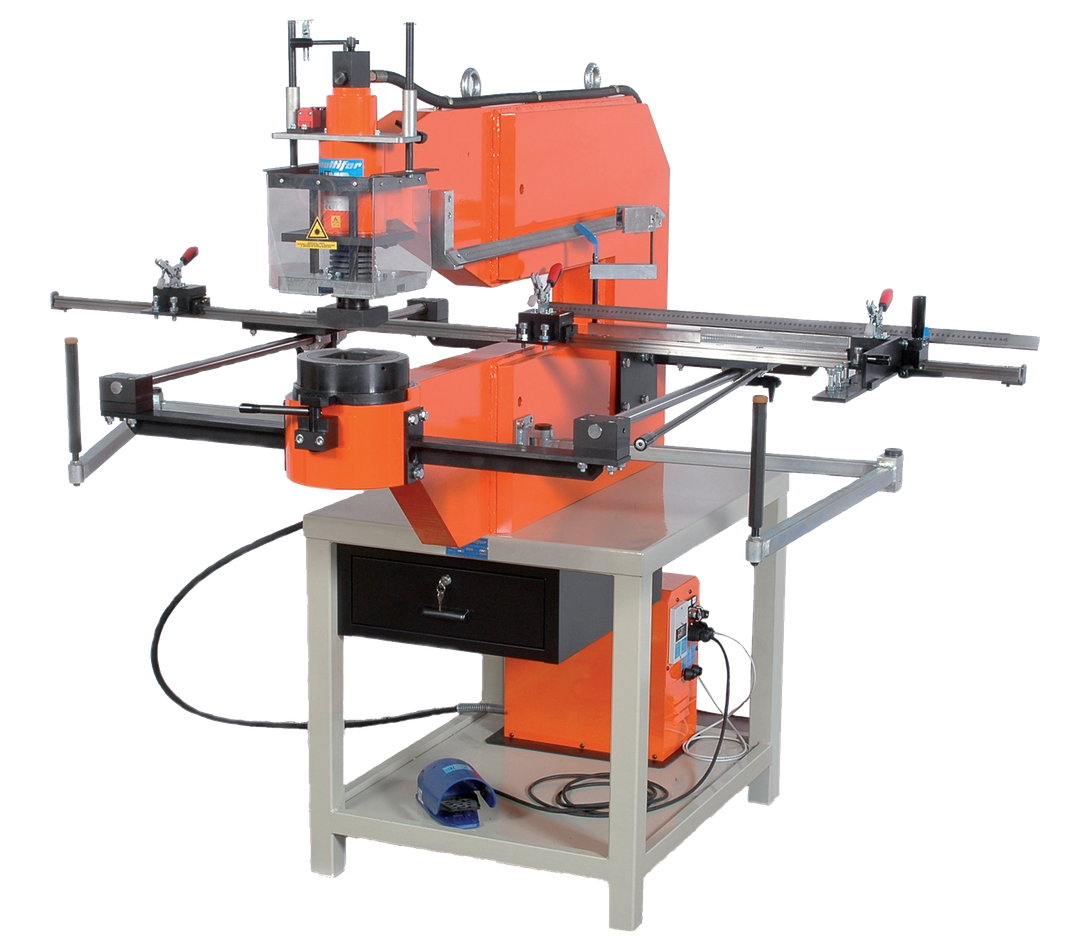

10090EL - 10090ELV - Foratrice oleodinamica 20 Ton semplificata

Sistema squadre regolazione assi XY leggera

La foratrice oleodinamica ad elevata potenza 10090EL, con un sistema di squadre regolazioni assi XY semplificate, presenta le medesime caratteristiche e prestazioni della foratrice 10090L. La corsa degli assi è di 1000 mm asse X e di 900 mm asse Y.


Studiata e realizzata esclusivamente per forature, questa foratrice oleodinamica ad elevata potenza è pratica e veloce perché evita le tracciature, operando su un apposito sistema di guide di precisione assi X-Y su cui viene fissato il pannello che è sostenuto da supporto mobile.


La versione 10090EL dispone di puntamento laser per l’indicazione del centro del foro sul particolare da forare, la versione 10090ELV invece dispone sia di puntamento laser che di visualizzatore di quote digitale.

Caratteristiche del punto laser

Tutte le foratrici sono corredate di PUNTO LUMINOSO LASER che ha la funzione di indicare solo il centro del foro da eseguire sulla portella, indipendentemente dalla misura del punzone. Il diodo è protetto all'interno dello stelo della foratrice in modo da evitare manomissioni o rotture accidentali.

Accessori in dotazione

N. 1 portapunzone (cod.10101L) per punzoni tondi fino al Ø mm 40,5 max.

N. 1 flangia portamatrice (cod. 10191) per matrici tonde fino al Ø 40,5 mm max, per matrici quadre 26 mm max e matrici rettangolari o speciali con dimensioni max inscritte all’interno di un Ø 37 mm.

N. 2 serie di estrattori (cod. 10141 - 10142) per l’estrazione del punzone dalla lamiera.

N. 1 ghiera bloccaggio portapunzoni (cod. 10171).

N. 1 valvola di posizionamento (cod. 9162).

  • Titolo diapositiva

    Scrivi qui la tua didascalia
    Pulsante

Caratteristiche

Sbraccio max 900 mm
Potenza 200 kN (20 Ton)
Capacità olio necessario per fare tutta la corsa 0,18 lt
Foro tondo realizzabile Ø 170 mm
Foro quadro max realizzabile 138x138 mm
Pressione di lavoro 700 bar
Lunghezza 2100 mm
Larghezza con riga riferimento 2160 mm
Altezza con basamento 1760 mm
Luce tra i punzoni 50 mm
Corsa punzone 65 mm
Corsa asse x 1.000 mm
Corsa asse y 900 mm
Peso 1000 Kg circa

Spessori max foratura

Lamiere 2,0 mm
Acciaio inox 1,8 mm
Alluminio 5 mm
Laminati plastici 5 mm
  • Foratrice oleodinamica 20 Ton

    Titolo diapositiva

    Scrivi qui la tua didascalia
    Pulsante

Caratteristiche

Sbraccio max 900 mm
Potenza 200 kN (20 Ton)
Capacità olio necessario per fare tutta la corsa 0,18 lt
Foro tondo realizzabile Ø 170 mm
Foro quadro max realizzabile 138x138 mm
Pressione di lavoro 700 bar
Lunghezza 1850 mm
Larghezza con riga riferimento 3020 mm
Altezza con basamento 1680 mm
Luce tra i punzoni 50 mm
Corsa punzone 65 mm
Corsa asse x
Corsa asse y 900 mm
Peso 1527 Kg circa

Spessori max foratura

Lamiere 2,0 mm
Acciaio inox 1,8 mm
Alluminio 5 mm
Laminati plastici 5 mm

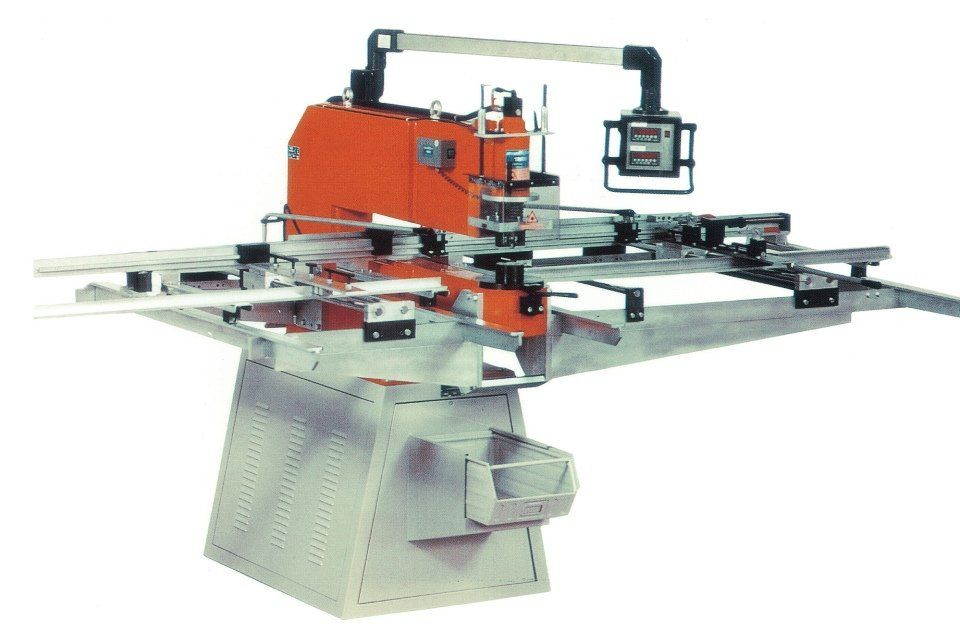

10090L - 10090 LV - Foratrice oleodinamica 20 Ton

Le foratrici oleodinamiche ad elevata potenza Multifor, dalle dimensioni ridotte, sono progettate e realizzate per risolvere i problemi della foratura di pannelli, piastre, cofani, lamiere in acciaio, acciaio inox, lastre in alluminio, in plastica, masonite, ecc.


Sono realizzate esclusivamente per forature, sono pratiche e veloci poiché evitano le tracciature, lavorando su apposito sistema di guide assi x-y su cui viene fissato il pannello.

Con appositi punzoni si possono eseguire fori di sagome diverse: tondi, quadri, rettangolari, sagomati, tondi con più fori, quadri con fori tondi, rettangolari con fori tondi, stampi per alette di ventilazione, ecc.


Il funzionamento delle foratrici MULTIFOR si ottiene mediante allacciamento con innesto rapido ad una centralina MULTIFOR. La versatilità di utilizzo e l’ingombro ridotto permettono l’installazione di queste foratrici sia in officina che in piccoli laboratori. Tutte le foratrici sono complete di carter di protezione, micro di sicurezza e micro di fine corsa elettrico.


Il montaggio delle matrici si esegue senza togliere il pannello ed è estremamente semplice. Per diminuire i tempi di lavoro, un regolatore della corsa in salita permette di ridurre al minimo l’apertura tra punzone e matrice.

Accessori in dotazione

N. 1 basamento metallico.

N. 1 portapunzone (cod.10101L) per punzoni tondi fino al Ø mm 40,5 max.

N. 1 flangia portamatrice (cod. 10191) per matrici tonde fino al Ø 40,5 mm max, per matrici quadre 26 mm max e matrici rettangolari o speciali con dimensioni max inscritte all’interno di un Ø 37 mm.

N. 2 serie di estrattori (cod. 10141 - 10142) per l’estrazione del punzone dalla lamiera.

N. 1 ghiera bloccaggio portapunzoni (cod. 10171).

N. 1 valvola di posizionamento (cod. 9162).

Compila il modulo di contatto per informazioni sulle foratrici oleodinamiche e gli accessori disponibili
