Forare, piegare e tagliare, tutto con una sola unità di lavoro Tris
IMB Multifor Srl Industrie Meccaniche di Busseto è un centro di produzione di macchine, utensili e accessori per piccole, medie e grandi imprese attive nel settore della quadristica. Nel dettaglio, tra i manufatti progettati e prodotti dal laboratorio figurano unità di lavoro tris per rame e barre metalliche. Per maggiori informazioni, preventivi o progetti personalizzati, non esitare a contattare gli uffici commerciali.

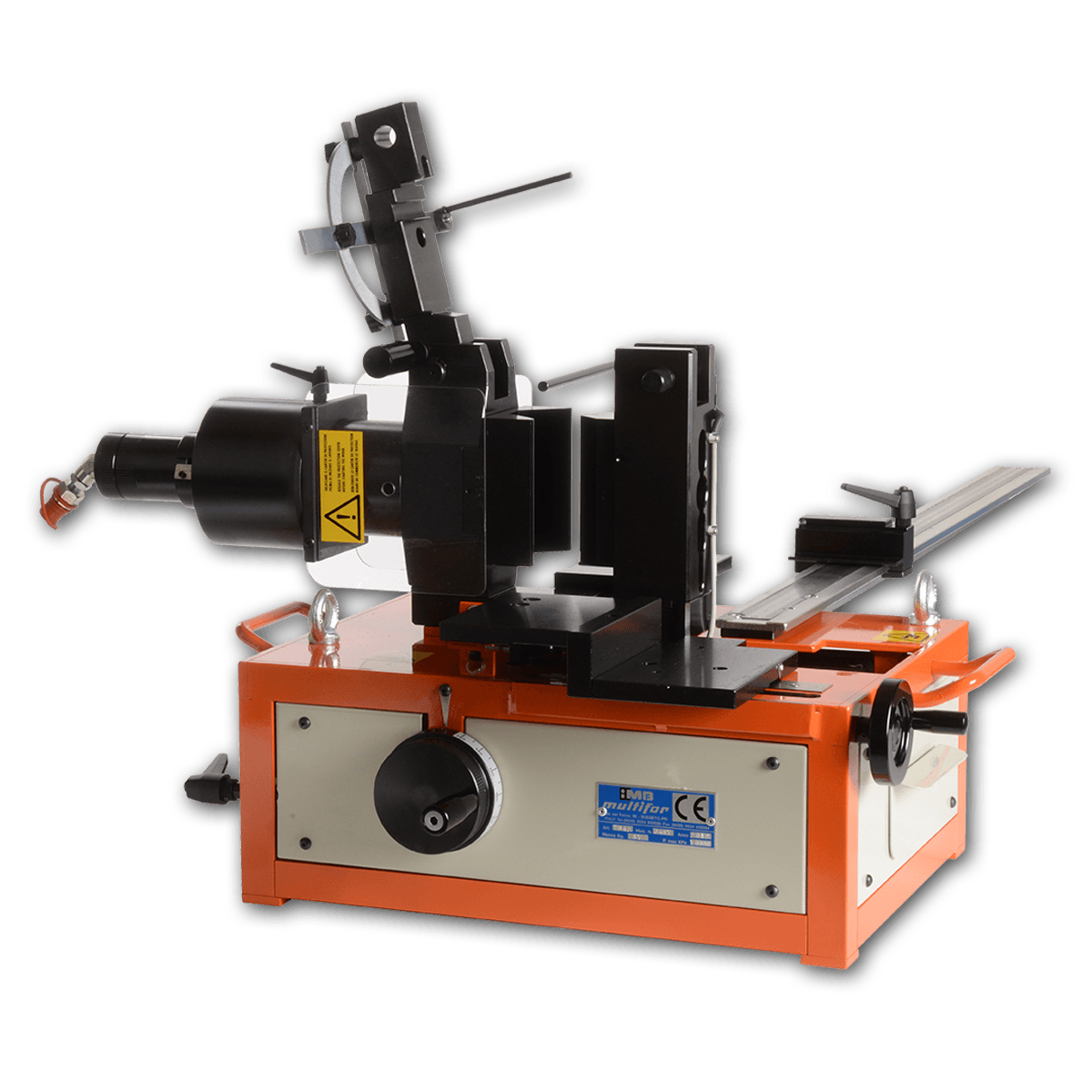

9042 - Unità di lavoro Tris
Strumenti come i punzoni, utensili e accessori per unità tris sono adatti per lavorazioni di piccole e grandi quantità e agevolano l’operatore per praticità e risparmio di tempo. Il TRIS 9042, nel dettaglio, viene utilizzato con le pompe e centraline Multifor. Questa attrezzatura è di notevole versatilità per le molteplici lavorazioni che può svolgere. Il TRIS è composto da un cilindro oleodinamico a semplice effetto che dispone di:
- un pratico sistema di cambio degli utensili
- un lato incernierato e completamente apribile che permette l’introduzione e l’estrazione delle barre in modo semplice e veloce.
- un sistema di regolazione millimetrica sullo stelo, che regola la corsa degli utensili e permette la ripetizione delle lavorazioni senza errori.
- un
goniometro
per la lettura dell’angolo durante l’operazione di piegatura (a richiesta). Questo permette di eseguire lavori ripetitivi senza dover ogni volta controllare misure o angolazioni.
| Caratteristiche | |
|---|---|
| Potenza | 200 kN |
| Pressione massima di lavoro | 700 Bar |
| Corsa | 50 mm |
| Corsa regolabile | 40 mm |
| Quantità olio necessaria per corsa completa | 0,180 lt. |
| Lunghezza | 850 mm |
| Lunghezza | 600 mm |
| Altezza | 500 mm |
| Peso | 90 kg |
| Fornito completo di riga 1 m e carter di protezione |
Per ottenere la massima precisione di lavoro oltre che per risparmiare sui tempi di lavorazione, l’attrezzo è studiato e realizzato appositamente in modo altamente razionale e pratico. È dotato di tutte le regolazioni ed i riferimenti per posizionare rapidamente le barre o per eseguire le lavorazioni necessarie senza dover tracciare o fare bulinature.
Forare, piegare, tagliare barre di rame, profilati metallici e profilati metallici DIN, tutto con una sola unità di lavoro Tris
Fora
barre di rame, alluminio, acciaio, ecc. con spessore max 12 mm - fori tondi da Ø 5 a Ø 25 mm fori asola da 7x13 mm a 18x25 mm
Per spessori superiori a 12 mm è necessario interpellare il nostro Ufficio Tecnico.
La foratura equidistante è possibile su barre della larghezza max. di 120 mm.
I fori si ottengono utilizzando appositi punzoni che hanno l’estrazione automatica dalla barra.
Piega
barre di rame, alluminio, acciaio, ecc. con spessore da 3 a 12 mm e larghezza massima di 120 mm.
A richiesta utensili per barre larghezza 160 mm
Taglia
barre di rame, alluminio, acciaio, ecc. aventi spessore da 5 a 12 mm max e larghezza max 120 mm.
Per larghezze superiori a 120 mm e con spessori superiori a 12 mm interpellare il nostro Ufficio Tecnico.
Applicazioni
Scarica il catalogo dell'unità di lavoro Tris
Compila il modulo di contatto per informazioni sulle macchine utensili e gli accessori disponibili
